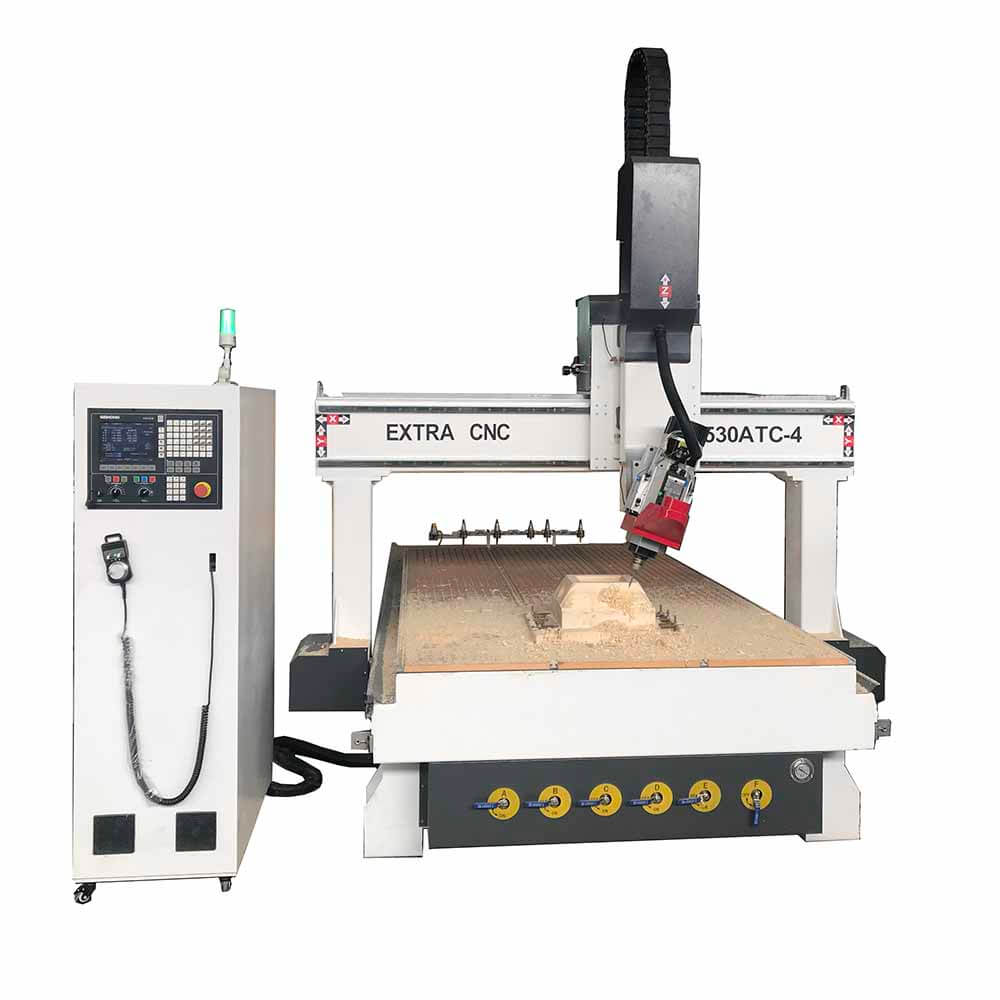

Roteador CNC industrial de 4 eixos para madeira com kit de fuso Linner ATC

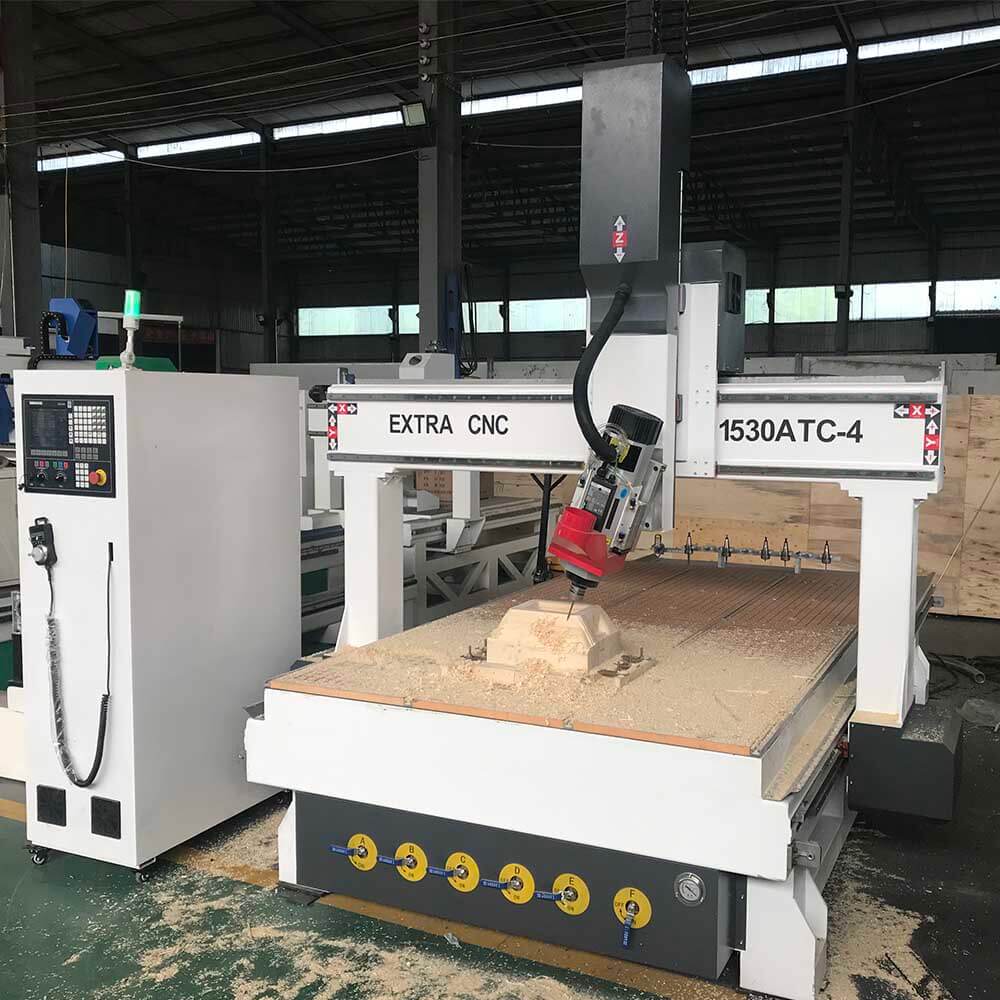

Roteador CNC industrial de 4 eixos para madeira com kit de fuso Linner ATC
  • Modelo: ET-1530ATC-4
  • Marca: EXTRACNC
  • Preço: $10000,00 a $30000,00 / Conjunto com base na configuração
  • Condições de pagamento: Transferência bancária (T/T), Garantia comercial
  • Garantia: Garantia limitada de 1 ano para toda a máquina
  • Capacidade de fornecimento: 30 conjuntos / mês
  • Suporte: Personalizado conforme solicitação do cliente
OBTENHA UM ORÇAMENTO
ENVIAR E-MAIL
WhatsApp

Vendo máquina de gravação CNC industrial de 4 eixos para marcenaria com kit de fuso de troca automática de ferramentas linear para gravação, fresamento, perfuração e corte com kit de fuso HSD de 9 kW e suporte de ferramentas de carrossel rotativo para marcenaria.

Descrição do roteador de madeira CNC industrial de 4 eixos com kit de fuso Linner ATC

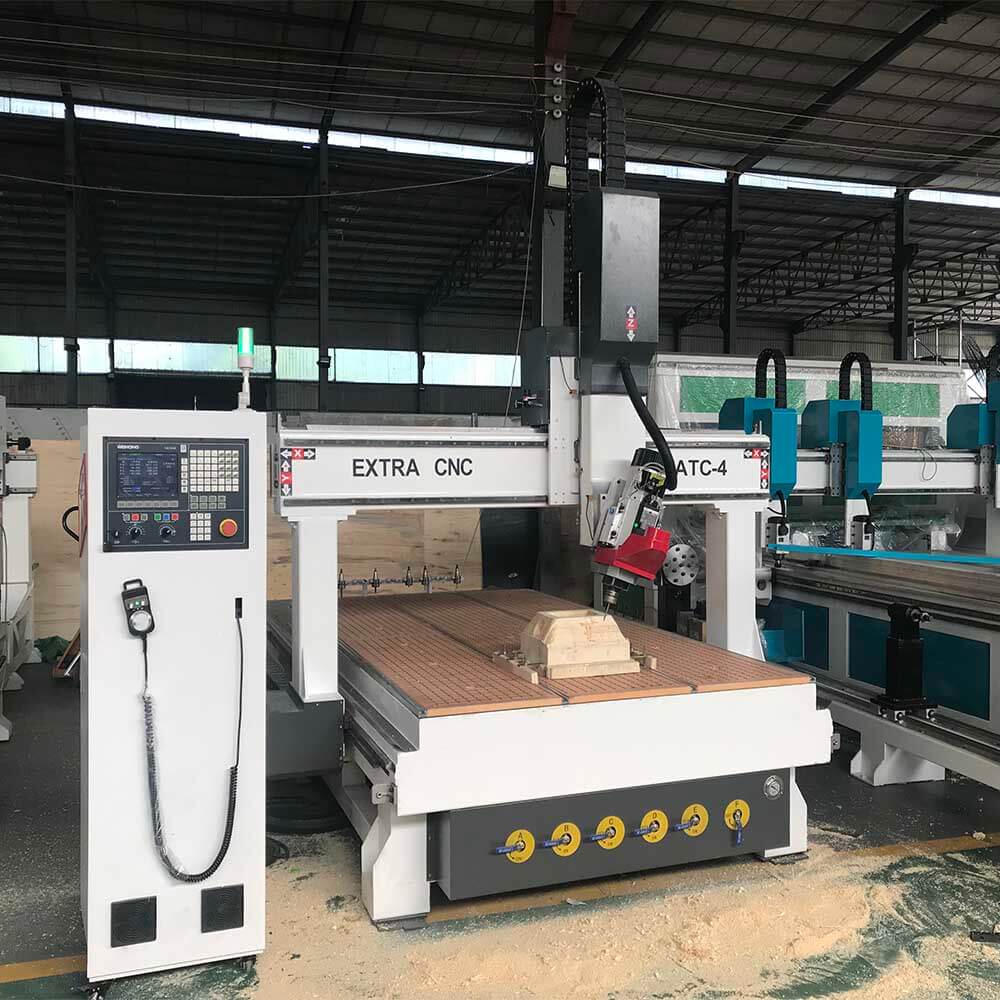

O Industrial Fresadora CNC de madeira de 4 eixos O Kit de Eixo ATC Linner opera nos eixos X, Y e Z como uma máquina de 3 eixos, mas também inclui uma rotação em torno do eixo X, conhecido como eixo A. Este é o 4º eixo adicionado ao nosso processo de usinagem. Na maioria dos casos, a peça de trabalho gira em torno do eixo B para o corte. Como o eixo-árvore nesta máquina CNC pode oscilar de um lado para o outro, ele pode se aproximar da peça de trabalho de muitos ângulos diferentes e usinar efetivamente três superfícies de usinagem eficazes para usinagem tridimensional de superfícies cilíndricas, curvas e arredondadas. Esta máquina-ferramenta CNC de quatro eixos pode realizar não apenas gravações planas, mas também gravações tridimensionais de peças irregulares. Este tipo de máquina CNC para trabalhar madeira A ferramenta é adequada para o processamento de peças comuns, peças tridimensionais, peças complexas e formas irregulares.

Características do roteador de madeira CNC industrial de 4 eixos com kit de eixo Linner ATC

O Roteador CNC vem com um trocador de ferramentas linear e uma opção de troca de ferramentas de carrossel está disponível para atender às suas necessidades específicas.
O roteador CNC ATC pode utilizar automaticamente mais de 8 ferramentas durante o processo de gravação, aumentando a eficiência e reduzindo a necessidade de mão de obra.

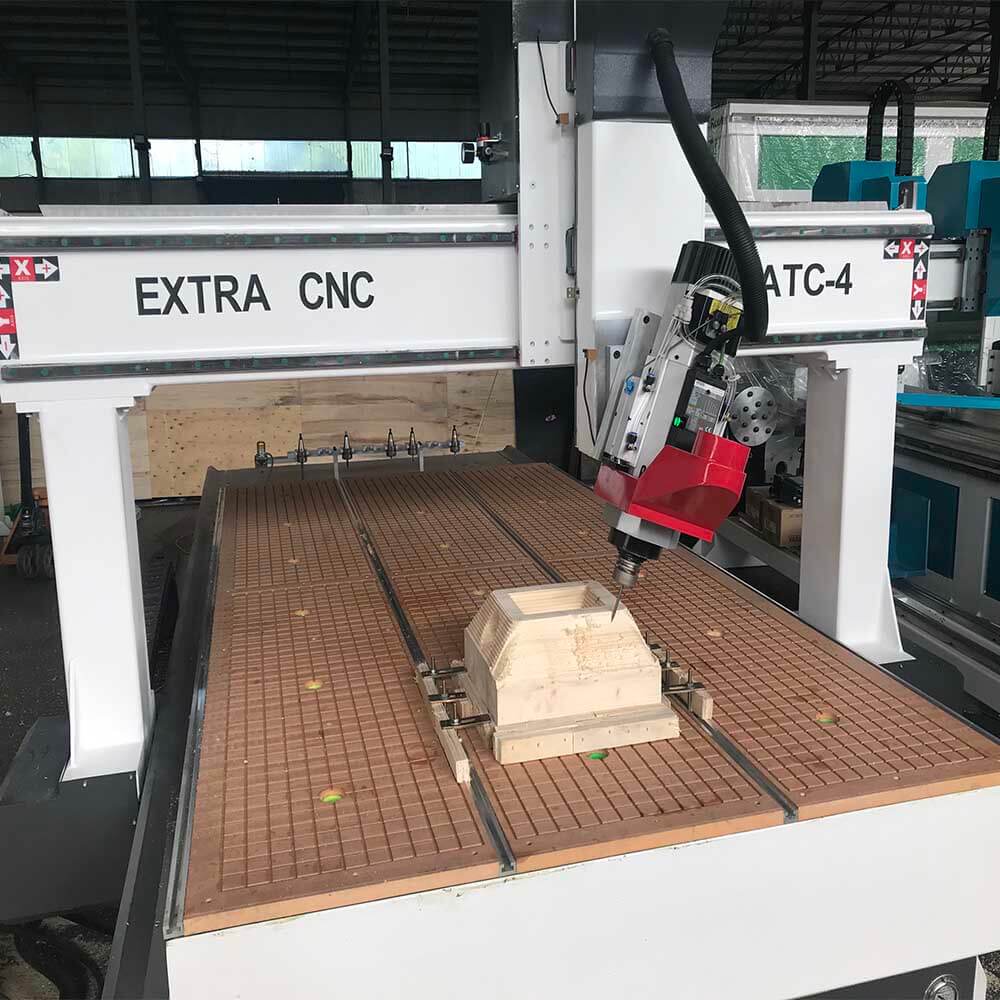

O O roteador CNC de 4 eixos é capaz de esculpir formas e moldes 3D, com um eixo que pode girar 180 graus.
Todos os componentes da máquina CNC são provenientes de marcas renomadas.
A estrutura robusta foi projetada para durabilidade e confiabilidade, pois todas as nossas estruturas passam por recozimento e vários processos de tratamento térmico.

Especificação do roteador de madeira CNC industrial de 4 eixos com kit de eixo Linner ATC

Descrições Parâmetros
Modelo ET-1530ATC-4
Área de trabalho 1500*3000*600 mm
Sistema de controle Controlador Taiwan SYNTEC60W-E
Tensão de trabalho 380V ou 220V
Fuso Eixo de refrigeração a ar Itália 9,0 kW, rotação do eixo em 180 graus, 18000 RPM
Velocidade do fuso 0-18000rpm
Inversor Inversor Fuling de 7,5 kW
Motor e motorista Servo motor e driver YASKAWA japonês de 750 W
Superfície da mesa Mesa de trabalho com ranhura em T e vácuo
Estrutura Plataforma de máquina de aço resistente de 8 mm; pórtico móvel de aço de 10 mm
Sistema de lubrificação Sistema de lubrificação manual
Transmissão Eixo X,Y: cremalheira e pinhão Eixo Z: parafuso de esferas TBI de Taiwan Eixo X,Y: trilhos-guia quadrados hiwin de Taiwan com 20 mm
Bomba de vácuo Bomba de vácuo de 7,5 kW
Caixa de controle caixa independente
Software UG
peso 1800 kg

Aplicação de roteador de madeira CNC industrial de 4 eixos com kit de fuso Linner ATC

Indústria madeireira: Isso inclui a produção de portas de madeira, armários, painéis, móveis de escritório, mesas, cadeiras, caixas de som, gabinetes de jogos, mesas de computador, máquinas de costura, artesanato em madeira, caixas de presente e caixas de joias.

Indústria de publicidade: Neste setor, os produtos incluem sinalização, logotipos, emblemas, painéis de exposição, placas de reunião, anúncios em outdoors, criação de placas, gravação e corte em acrílico, criação de letras em cristal e produção de vários derivados de materiais publicitários.

Indústria de moldes: Isso abrange a criação de esculturas e moldes de metais como cobre, alumínio e ferro, bem como moldes feitos de mármore artificial, areia, folhas de plástico, tubos de PVC e outros materiais não metálicos.

Indústria automotiva: Isso inclui a fabricação de peças personalizadas, componentes internos, painéis e outros acessórios para veículos, além de prototipagem e fabricação de moldes para aplicações automotivas.

Indústria aeroespacial: Este setor envolve a produção de componentes estruturais leves, peças de precisão para aeronaves e acessórios personalizados, garantindo a adesão a rigorosos padrões de segurança e desempenho.

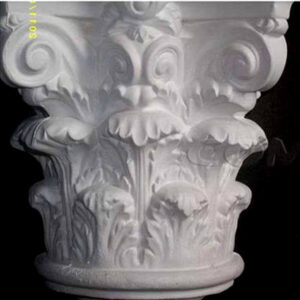

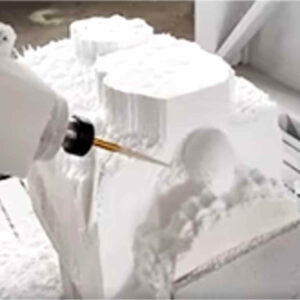

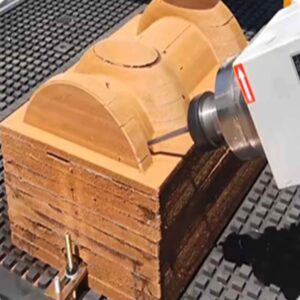

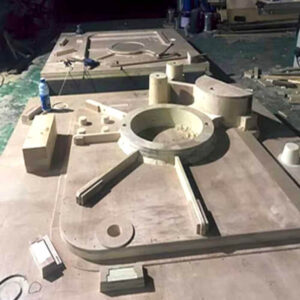

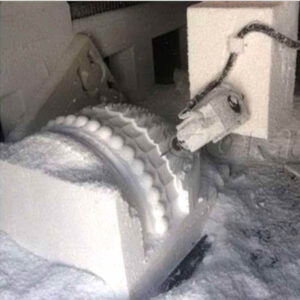

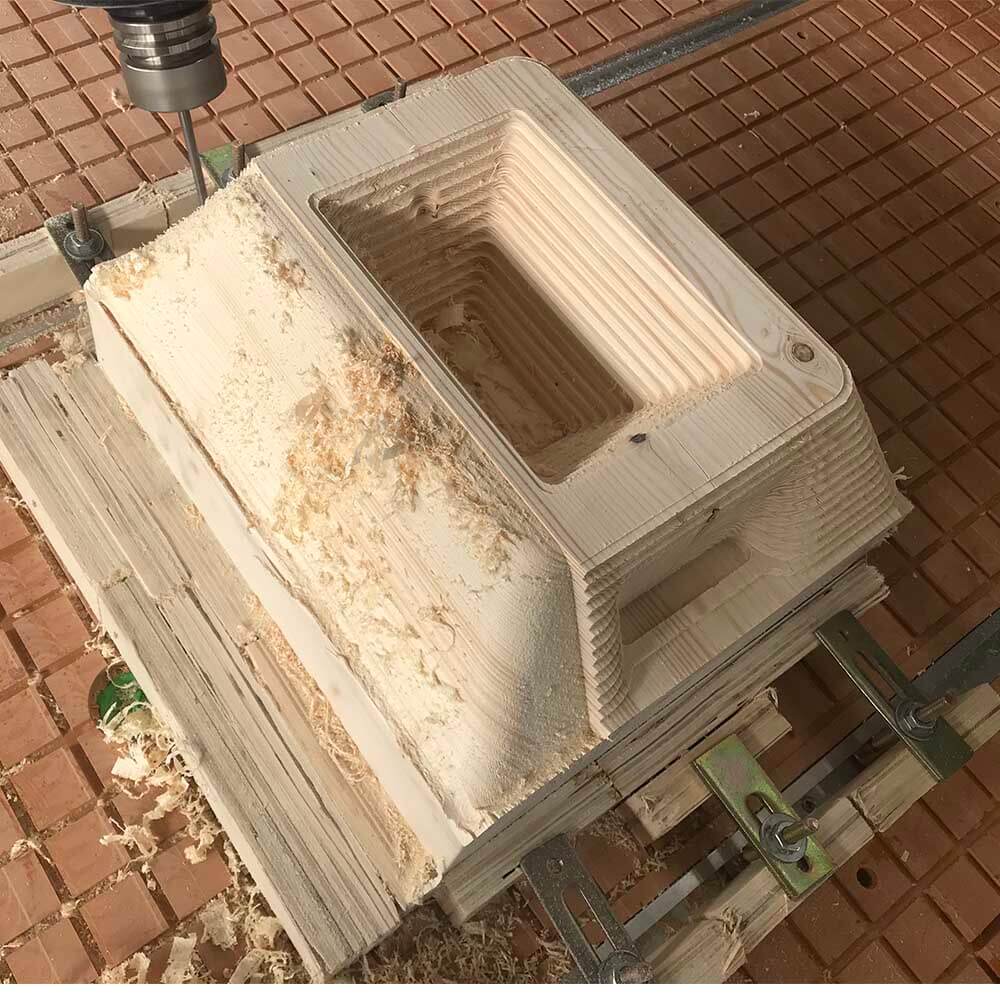

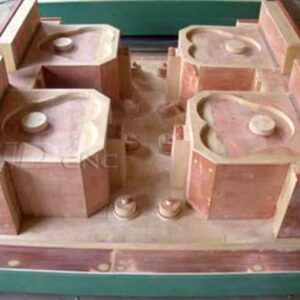

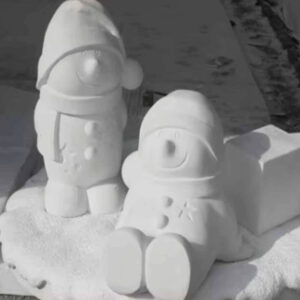

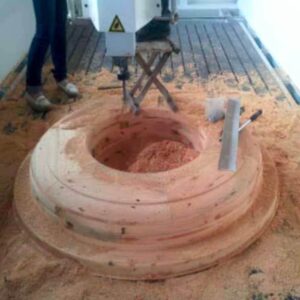

Amostras de roteador de madeira CNC industrial de 4 eixos com kit de fuso Linner ATC

Obter uma cotação

Esta máquina foi projetada especificamente para o processamento de padrões 3D complexos em uma variedade de materiais, incluindo madeira, MDF e acrílico. Seus recursos avançados permitem a criação de designs detalhados que atendem às demandas de projetos complexos. Além disso, o fuso ATC HSD aumenta a eficiência da operação, facilitando o processamento automático, tornando-se uma excelente opção para usuários que buscam otimizar seu fluxo de trabalho, mantendo alta precisão e qualidade em seus produtos acabados.

Perguntas frequentes sobre o roteador de madeira CNC industrial de 4 eixos com kit de fuso Linner ATC

Quais materiais a fresadora CNC de madeira de 4 eixos pode processar?

A tupia foi projetada para trabalhar com uma variedade de materiais, incluindo madeira, MDF, acrílico, plásticos e até mesmo alguns metais macios.

Como a capacidade de 4 eixos melhora a funcionalidade?

O eixo rotacional adicional permite que a fresadora esculpa e grave formas e contornos 3D mais complexos, oferecendo maior versatilidade nas possibilidades de design.

Qual software é compatível com esta fresadora CNC?

O roteador é compatível com vários programas de software CAD/CAM, como AutoCAD, Fusion 360 e ArtCAM, facilitando o design e a criação de caminhos de ferramentas.

Qual é a vantagem de usar um kit de fuso ATC linear?

O fuso Linear ATC (Troca Automática de Ferramentas) permite trocas de ferramentas rápidas e eficientes, reduzindo o tempo de inatividade e melhorando a produtividade geral durante operações com múltiplas ferramentas.

A fresadora CNC é adequada para produção em massa?

Sim, a capacidade de troca automática de ferramentas e a alta precisão do roteador o tornam ideal para produções em massa, garantindo qualidade consistente em várias peças.

Que manutenção é necessária para o roteador?

A manutenção regular inclui limpeza, lubrificação das peças móveis, verificação do alinhamento do fuso e dos eixos e garantia de que todas as conexões elétricas estejam seguras.
