As fresadoras CNC de 5 eixos com pórtico grande são fresadoras CNC industriais de alta resistência, usadas para fresar peças moldadas, aeroespacial, moldes, matrizes, moldes, compósitos, automotivas, peças de gabinetes grandes, outros projetos de fresamento de superfícies curvas 3D e corte de formas 3D. Agora, vendemos máquinas CNC de 5 eixos grandes a preço de custo.
Esta máquina exemplifica nossa proeza tecnológica como a principal fresadora CNC de 5 eixos de 2024. Ela é perfeitamente adequada para usinar modelos feitos de madeira, poliestireno expansível (EPS) e placas de ferramentas de epóxi. Sua altura estendida facilita o acesso abrangente pelos 5 lados. A plataforma de trabalho possui uma mesa móvel com uma área de usinagem de 60" (1500 mm) x 120" (3000 mm) x 31" (800 mm). Todos os cinco eixos são acionados por tecnologia de ponta, utilizando controle de barramento em malha fechada e servomotores CA SYNTEC, integrados ao sistema operacional de controle de barramento SYNTEC. O eixo-árvore é um potente OMLAT ATC de 15 kW da Itália, emparelhado com um cabeçote italiano de 5 eixos. Esta fresadora CNC de madeira de 5 eixos está atualmente disponível para compra a um preço competitivo.
1. Estrutura de aço soldado de alta resistência e pórtico podem ser utilizados para máxima retidão e rigidez;
2. O fuso HSD 10KW+ES799 garante alta precisão, trabalho estável e longa utilização com menos manutenção;
3. O servomotor e o driver Yaskawa do Japão com redutor Shimpo garantem alta velocidade, localização precisa e mais estabilidade;
4. O magazine de ferramentas é um trocador de ferramentas de carrossel com 10 ferramentas;
5. O sistema de controle Taiwan Syntec 20A com função RTCP seguindo a ponta da ferramenta garante alta precisão de escultura;
6. A máquina pode processar a peça de trabalho com 5 lados ao mesmo tempo
| Modelo | ET-1224-5A-U |
| Área de trabalho do eixo XYZ | 1200 mm x 1200 mm x 600 mm + 1200 mm x 1200 mm x 600 mm |
| movimento XY | cremalheira e pinhão, acionador de engrenagem/Taiwan |
| Movimento Z | acionamento por fuso de esferas/Alemanha |
| Guia | Linear 25 quadrados/Taiwan |
| Velocidade máxima | 60.000 mm/min |
| Velocidade máxima de corte | 40.000 mm/min |
| Precisão de posicionamento X, Y, Z | ±0,02 mm |
| Reposicionamento X, Y, Z | ±0,05 mm |
| Potência do fuso | 12KW Itália HSD ES779 |
| Velocidade do fuso | 24.000 rpm |
| Mesa | Mesas de trabalho duplas (que se movem juntas ou independentemente) |
| Bomba de vácuo | Alemanha 4KW Becker |
| Eixo C viajando | ±180° |
| Um eixo viajando | ±122,5° |
| Potência do inversor | Delta |
| Motor de acionamento | Servo motor e driver Yaskawa do Japão |
| Tensão de trabalho | CA 380 V/50-60 Hz, trifásico |
| Sistema de controle | Syntec 20A com RCTP |
| Lubrificação com óleo | Automático |
| Sensor de ferramenta | Automático |
| Software | Moinho de energia |
| Revista de ferramentas | Trocador automático de ferramentas carrossel 10 peças |
| Potência total | 32 kW |
| Embalagem | 5000X3600X4500mm/6000kgs |

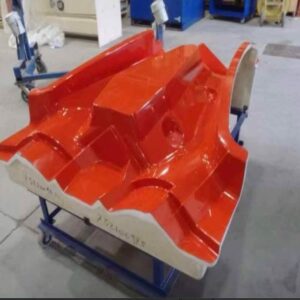

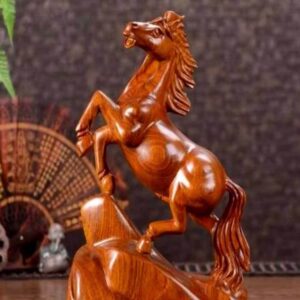

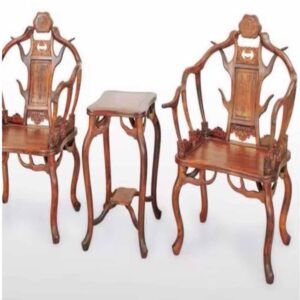

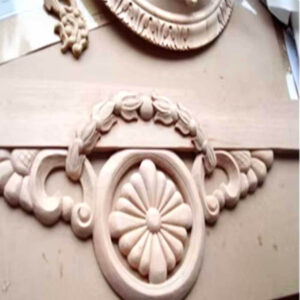

Indústrias de moldes de madeira
Ideal para criar vários moldes grandes não metálicos, esta aplicação é adequada para todos os tipos de madeira, resinas, modelos de padrões de madeira e moldes de madeira para aviação.

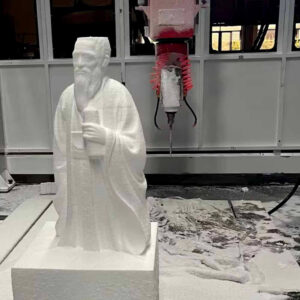

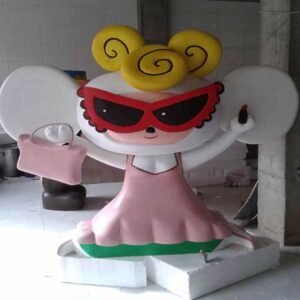

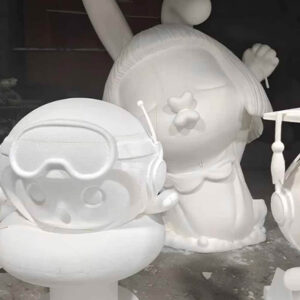

Indústrias de moldes de espuma EPS de isopor
Perfeito para esculturas figurativas, esculturas de animais, instalações ao ar livre, peças de arte moderna, exibições em parques temáticos e esculturas 3D complexas.
Indústrias de moldes de espuma perdida
Utilizado na produção de moldes de espuma perdida, facilitando a fundição de precisão em vários processos de fabricação.

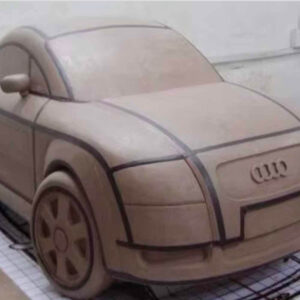

Indústria de modelos 3D
Capaz de produzir modelos detalhados para carros, aeronaves, embarcações marítimas e iates, bem como peças de reposição para o setor de transporte.
Uma solução de usinagem de alto desempenho projetada para precisão e eficiência. Com tecnologia avançada de 5 eixos, ela processa sem esforço designs complexos em diversos materiais, incluindo madeira e EPS. Sua ampla área de trabalho e seu potente eixo a tornam ideal para marcenaria e modelagem, proporcionando precisão e confiabilidade excepcionais para as necessidades da manufatura moderna.
Uma máquina CNC de 5 eixos de grande porte é uma ferramenta de usinagem de precisão que permite modelagem, corte e fresamento 3D complexos de vários materiais usando cinco eixos de movimento.
A máquina usa um sistema de controle Syntec que integra software de fácil utilização para fácil programação e operação, permitindo que os operadores insiram comandos e monitorem o processo de usinagem com eficiência.
Indústrias como aeroespacial, automotiva, fabricação de móveis, fabricação de moldes e produção de esculturas artísticas podem se beneficiar significativamente dos recursos de uma máquina CNC de 5 eixos com grande pórtico.
Os principais benefícios incluem maior precisão, capacidade de criar geometrias complexas, tempo de configuração reduzido e eficiência aprimorada ao permitir múltiplas operações em uma única configuração.
RTCP (Ponto Central de Rotação da Ferramenta) é um recurso que permite o controle preciso dos caminhos da ferramenta em superfícies complexas, permitindo usinagem precisa de formas 3D sem perder a precisão posicional.
Sim, treinamento e suporte abrangentes são frequentemente fornecidos para garantir que os operadores possam usar a máquina de forma eficaz e entender seus recursos e capacidades.
