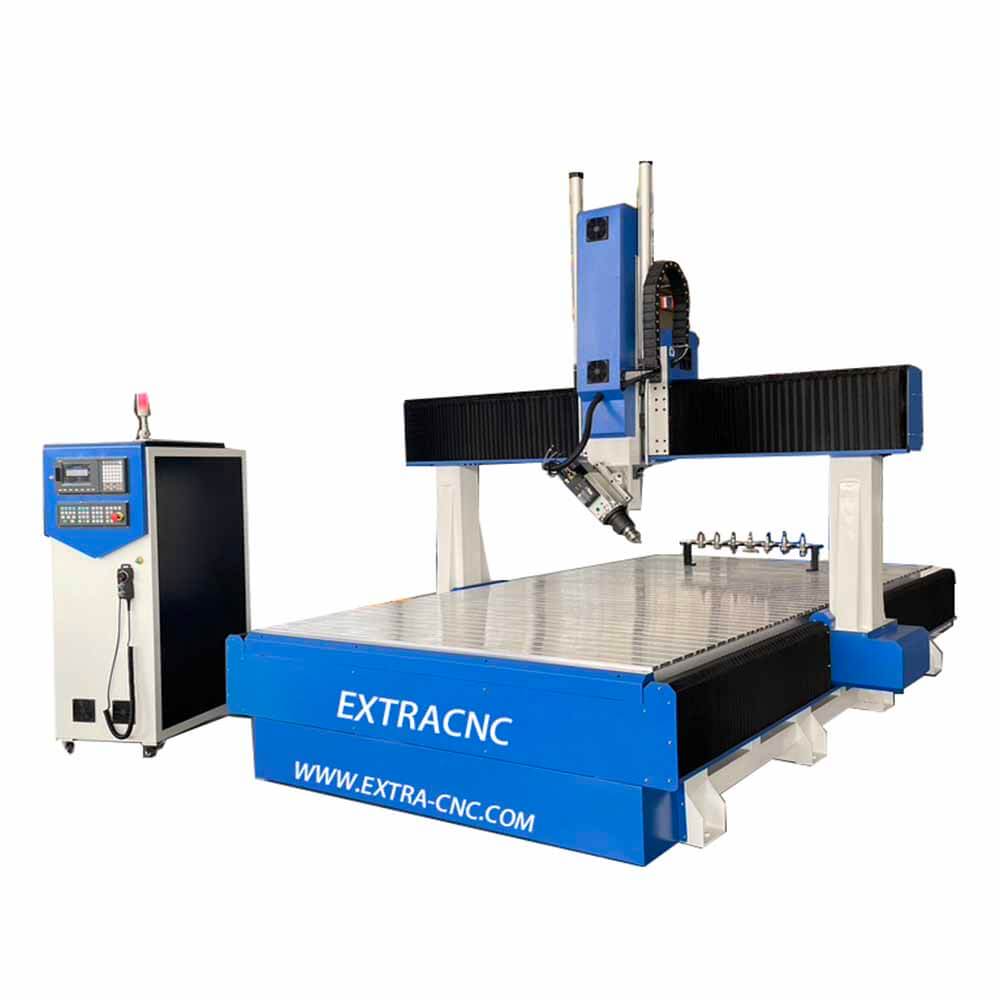

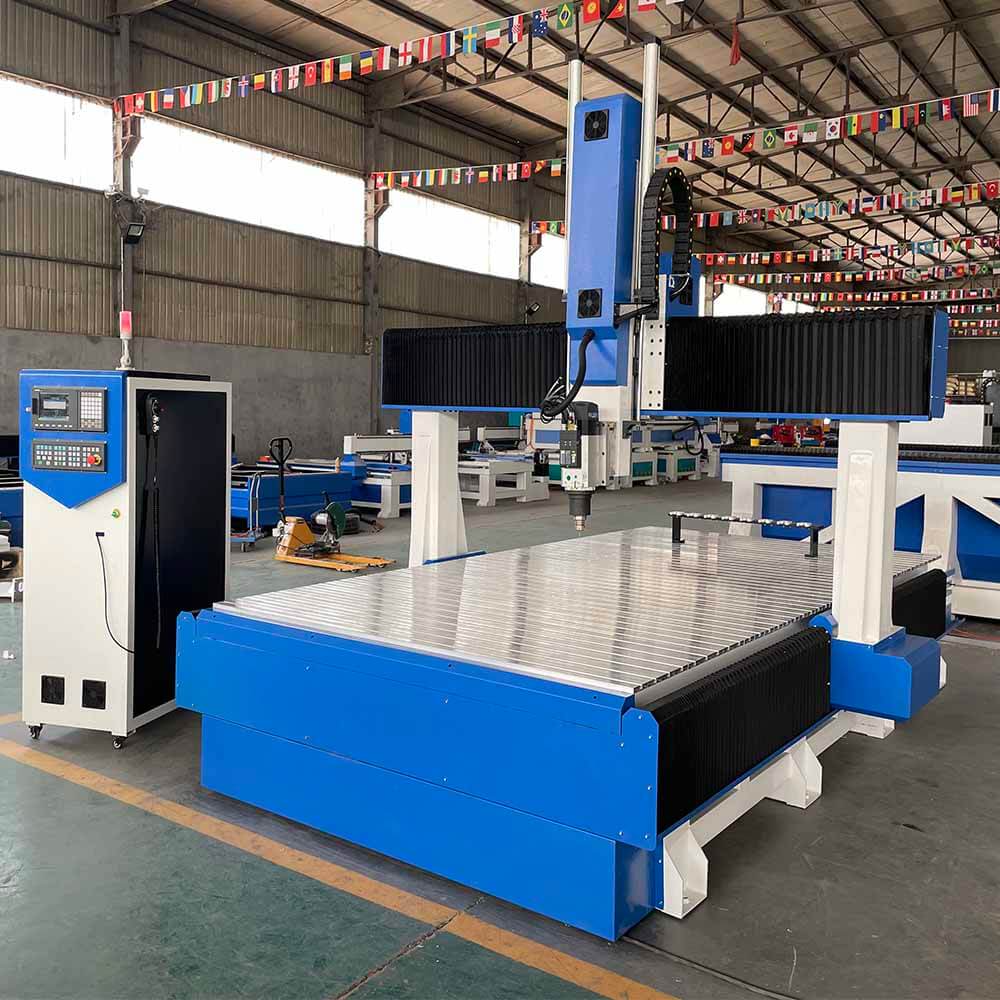

Vender industrial Máquina de gravação CNC para marcenaria de 4 eixos com kit de eixo de troca automática de ferramentas linear para gravação, fresamento, perfuração, corte com kit de eixo HSD de 9 kW e suporte de ferramentas de carrossel rotativo para marcenaria.

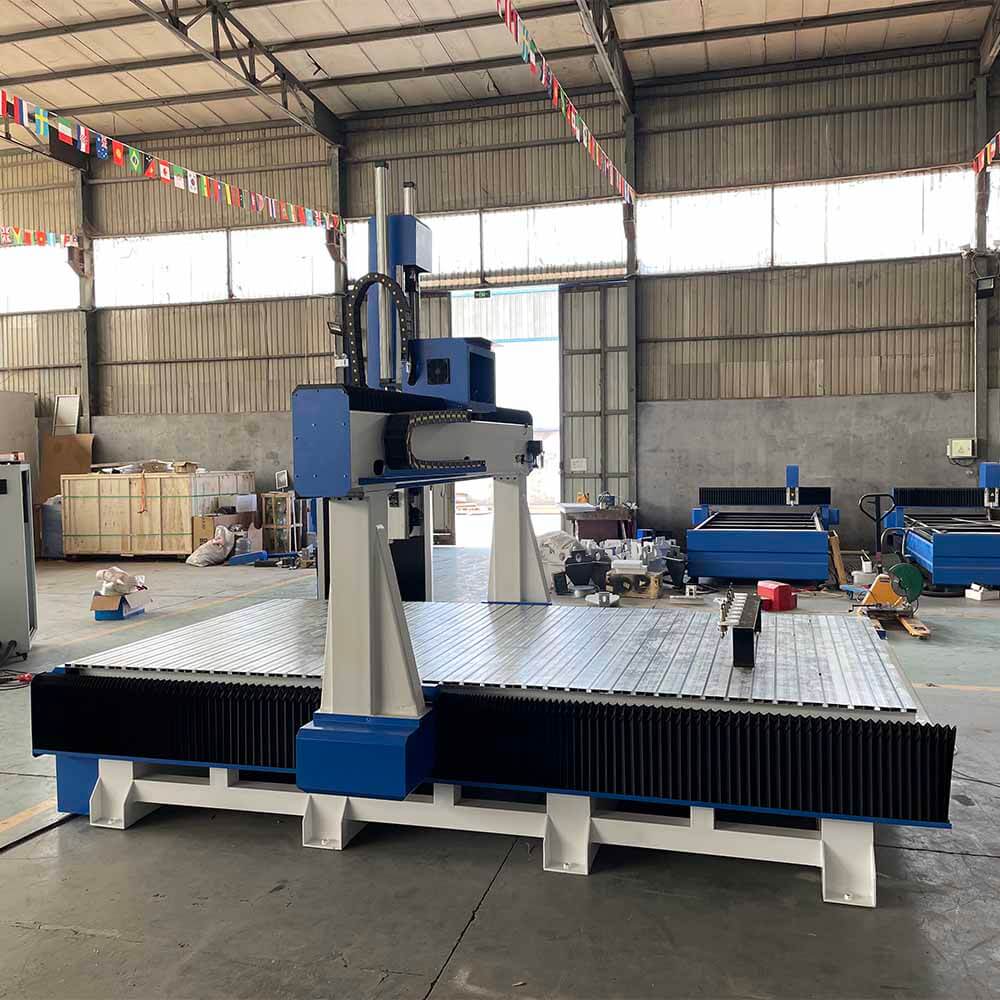

A fresadora industrial CNC de 4 eixos para madeira com kit de fuso Linner ATC opera nos eixos X, Y e Z como uma máquina de 3 eixos, mas também inclui uma rotação em torno do eixo X, conhecido como eixo A. Este é o 4º eixo adicionado ao nosso processo de usinagem. Na maioria dos casos, a peça de trabalho girará em torno do eixo B para o corte. Como o fuso desta Máquina CNC Com oscilação lateral, o fuso pode se aproximar da peça de trabalho de diversos ângulos e usinar com eficiência três superfícies de usinagem eficazes para usinagem tridimensional de superfícies cilíndricas, curvas e arredondadas. Esta máquina-ferramenta CNC de quatro eixos pode realizar não apenas gravações planas, mas também tridimensionais de peças irregulares. Este tipo de máquina-ferramenta CNC para marcenaria é adequada para o processamento de peças comuns, tridimensionais, complexas e de formas irregulares.

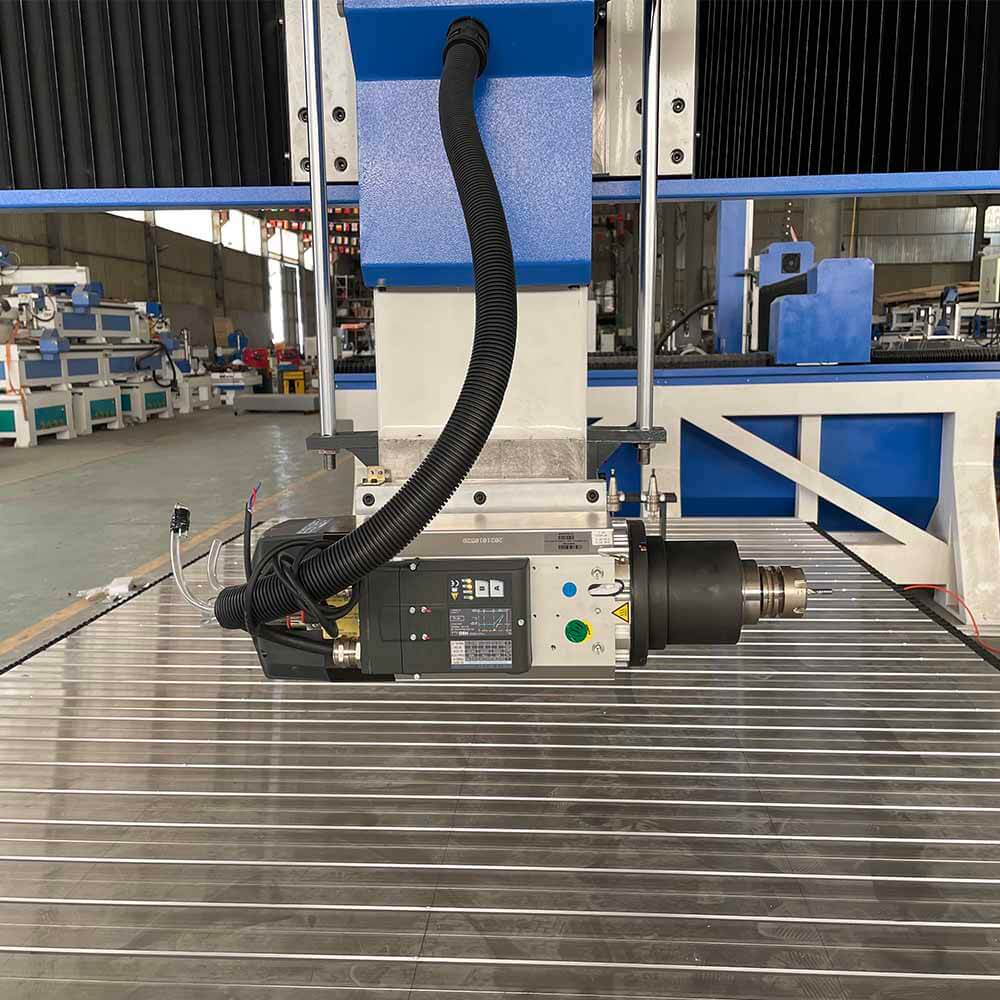

O kit de fuso no compacto Roteador CNC 3D pode girar ±90 graus, atendendo aos requisitos de escultura em superfícies complexas e 3D.

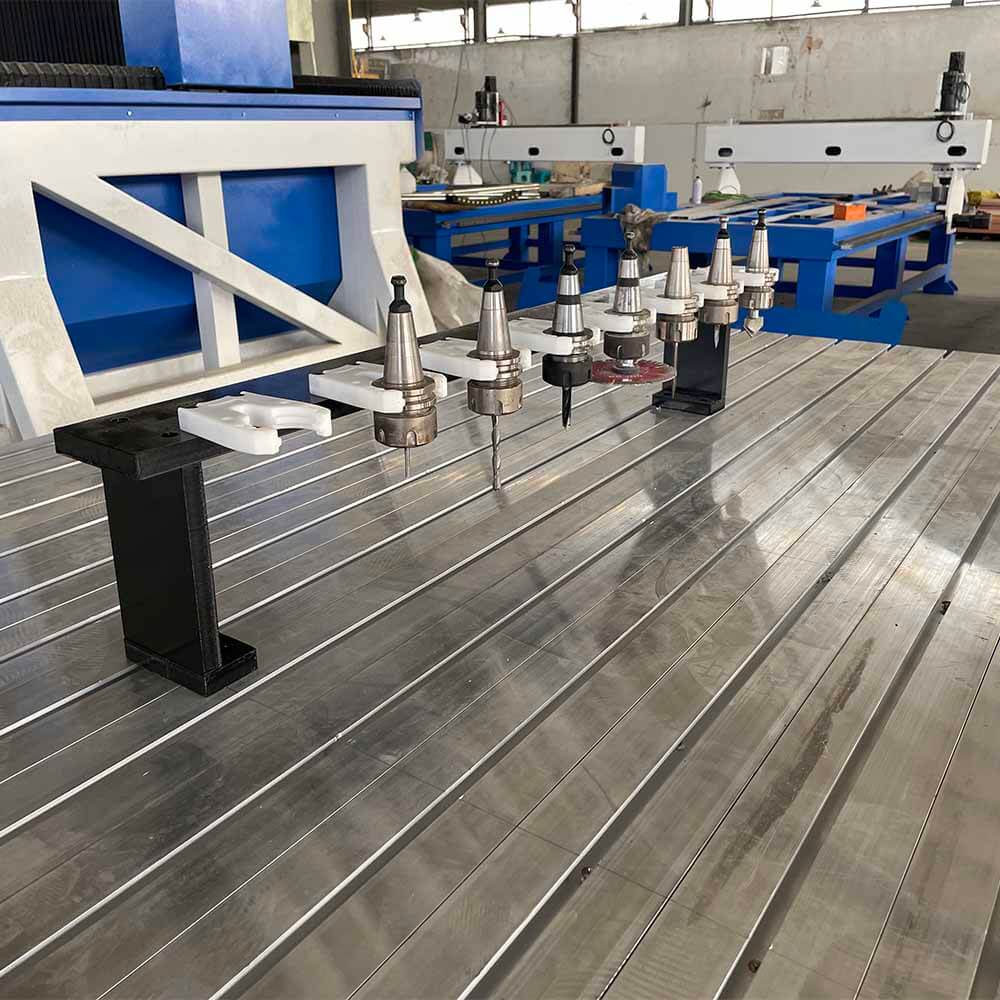

O sistema de troca linear de ferramentas oferece trocas rápidas de ferramentas a um custo menor, reduzindo significativamente o tempo de processamento.
Componentes CNC de alta qualidade de marcas globais renomadas, incluindo controladores e servomotores Siemens, garantem durabilidade e precisão em aplicações de marcenaria.
O tamanho da mesa, projetado de forma inteligente, otimiza o espaço, tornando-a uma escolha preferida para empresas e workshops pessoais.
A máquina possui uma estrutura robusta que aumenta a estabilidade e reduz a vibração durante a operação, garantindo uma qualidade de escultura consistente.
A compatibilidade de software fácil de usar permite fácil integração com programas de design populares, simplificando o fluxo de trabalho do design à produção.
| Modelo | ET-1830ATC-4 |
| X, Y Tamanho de trabalho | 1800*3000 mm |
| Altura de alimentação Z | 600 mm |
| Superfície da mesa | Mesa de vácuo com ranhura em T |
| Bomba de vácuo | 7,5 kW |
| Estrutura X, Y | Cremalheira helicoidal e trilho-guia quadrado de alta precisão de 25 mm |
| Estrutura Z | Trilho-guia quadrado de 25 mm de alta precisão e fuso de esferas |
| Consumo máximo de energia | (Sem fuso) 2,0Kw |
| Taxa máxima de viagem rápida | 45000 mm/min |
| Velocidade máxima de trabalho | 30000 mm/min |
| Potência do fuso | Fuso ISO30-ER32 HQD 9kw ATC refrigerado a ar |
| Girar | +-90 graus |
| Velocidade do fuso | 0-24000RPM |
| Motores de acionamento | Servo motor de freio Syntec 1000W CA |
| Tensão de trabalho: | CA 380 V/50/60 Hz |
| Linguagem de comando | Código G |
| Sistema de controle | Sistema de controle de barramento Syntec 60WE (4-aixs) |

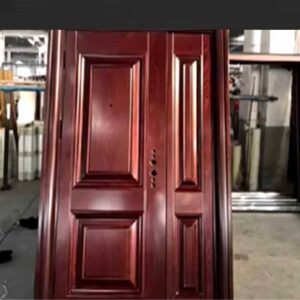

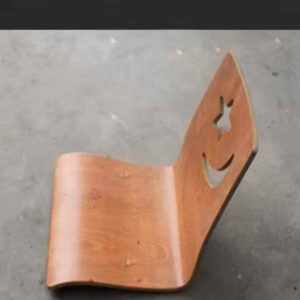

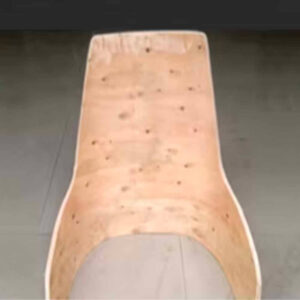

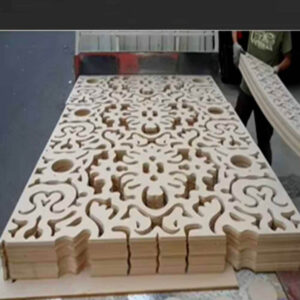

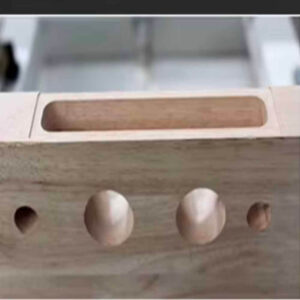

Setor de Móveis: Móveis de madeira maciça, portas de madeira maciça, portas de armários de madeira, portas sem pintura, armários compostos, móveis de madeira, móveis de escritório, mesas e cadeiras, portas e janelas e serigrafia.

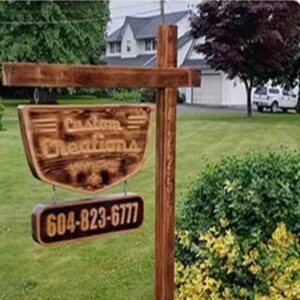

Setor de Publicidade: Criação de sinalização, gravação e corte em acrílico, letras em cristal, jateamento e outros derivados para materiais publicitários.
Fabricação de produtos de madeira: alto-falantes, relógios, mesas de computador, guarda-roupas e equipamentos esportivos de madeira.
Indústria de moldes: Esculturas feitas de cobre, alumínio e ferro, bem como moldes para mármore artificial, areia, lonas plásticas, tubos de PVC, tábuas de madeira e outros materiais não metálicos e de pedra.

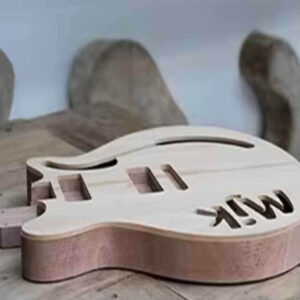

Instrumentos musicais: gravação de superfície 3D e corte de contorno para violinos.
Aplicações artísticas: Porta-retratos e caixas de joias.
Setor elétrico: placas de circuito PVB, materiais isolantes e telas de LED.

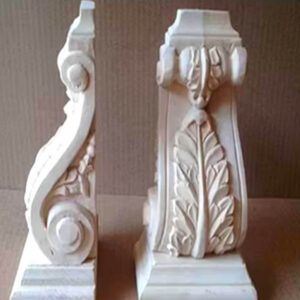

Escultura em relevo e gravação 3D: gravação em objetos cilíndricos e esculturas em relevo.
O Roteador CNC de 4 eixos, também conhecida como máquina CNC de 4 eixos, fresadora de 4 eixos ou centro de usinagem de 4 eixos, possui quatro eixos coordenados: X, Y, Z e A. Este design permite que os eixos X, Y, Z e A operem simultaneamente, possibilitando tarefas de usinagem mais complexas. Ao contrário de uma fresadora CNC de 3 eixos, que opera apenas em direções lineares, a fresadora CNC de 4 eixos pode processar peças de vários ângulos, permitindo a usinagem em ambos os lados do material.
Uma fresadora CNC de 4 eixos é uma máquina que inclui três eixos lineares (X, Y, Z) mais um eixo rotativo adicional (A), permitindo esculpir formas 3D complexas e superfícies curvas com precisão.
O eixo A permite que o eixo gire, possibilitando que a fresadora esculpa curvas e formas complexas que uma fresadora padrão de 3 eixos não consegue fazer, expandindo assim as possibilidades criativas.
A manutenção regular inclui limpeza, lubrificação de peças móveis, verificação de conexões elétricas e inspeção de desgaste do eixo e das ferramentas para garantir o desempenho ideal.
Esta fresadora pode lidar com uma variedade de materiais, incluindo madeira, acrílico, alumínio, espuma e compostos, tornando-a ideal para diversas aplicações em marcenaria, sinalização e designs artísticos.
Embora a operação possa exigir algum treinamento, muitos roteadores modernos vêm com software e interfaces fáceis de usar que simplificam a programação e o controle, tornando-os acessíveis até mesmo para iniciantes.
A manutenção regular inclui limpeza, lubrificação das peças móveis, verificação do alinhamento do fuso e dos eixos e garantia de que todas as conexões elétricas estejam seguras.
