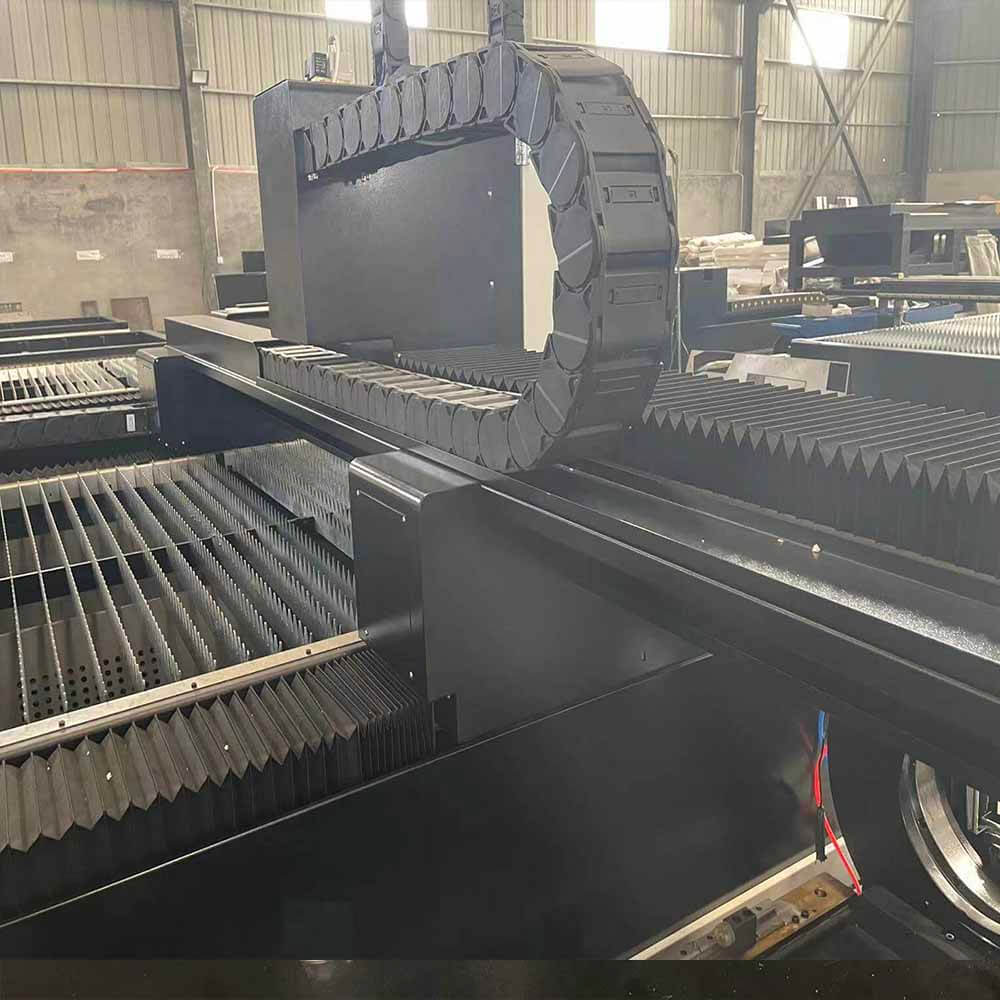

IL Macchina per il taglio laser a fibra per tubi piani e tubi processi efficienti lamiere e tubi metallici, riducendo i costi e risparmiando spazio. Supporta Lunghezze del tubo da 3 m o 6 m e presenta un letto in ghisa per impieghi gravosi per la stabilità a lungo termine, un trave in alluminio di qualità aeronautica per la precisione e un mandrino automatico a doppio avviamento durevole. Dotato di componenti di trasmissione importati, assicura elevata precisione e prestazioni affidabili.

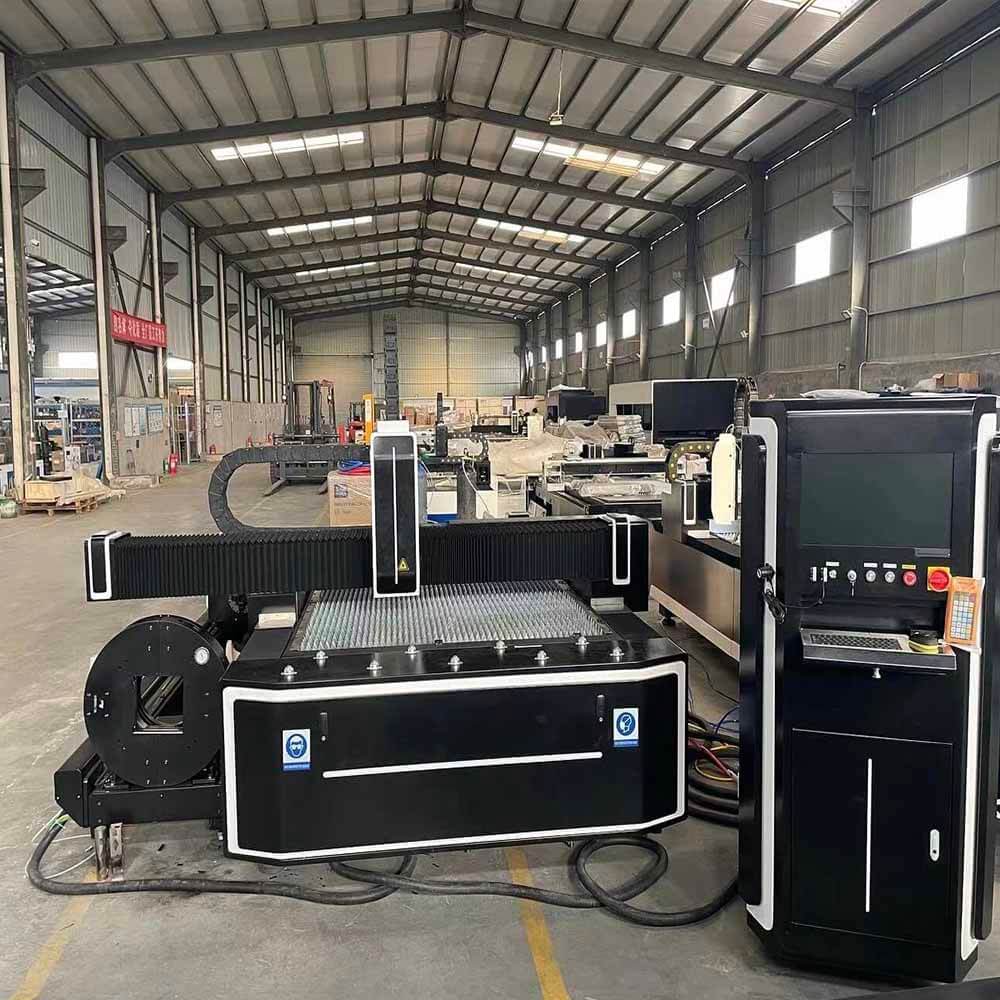

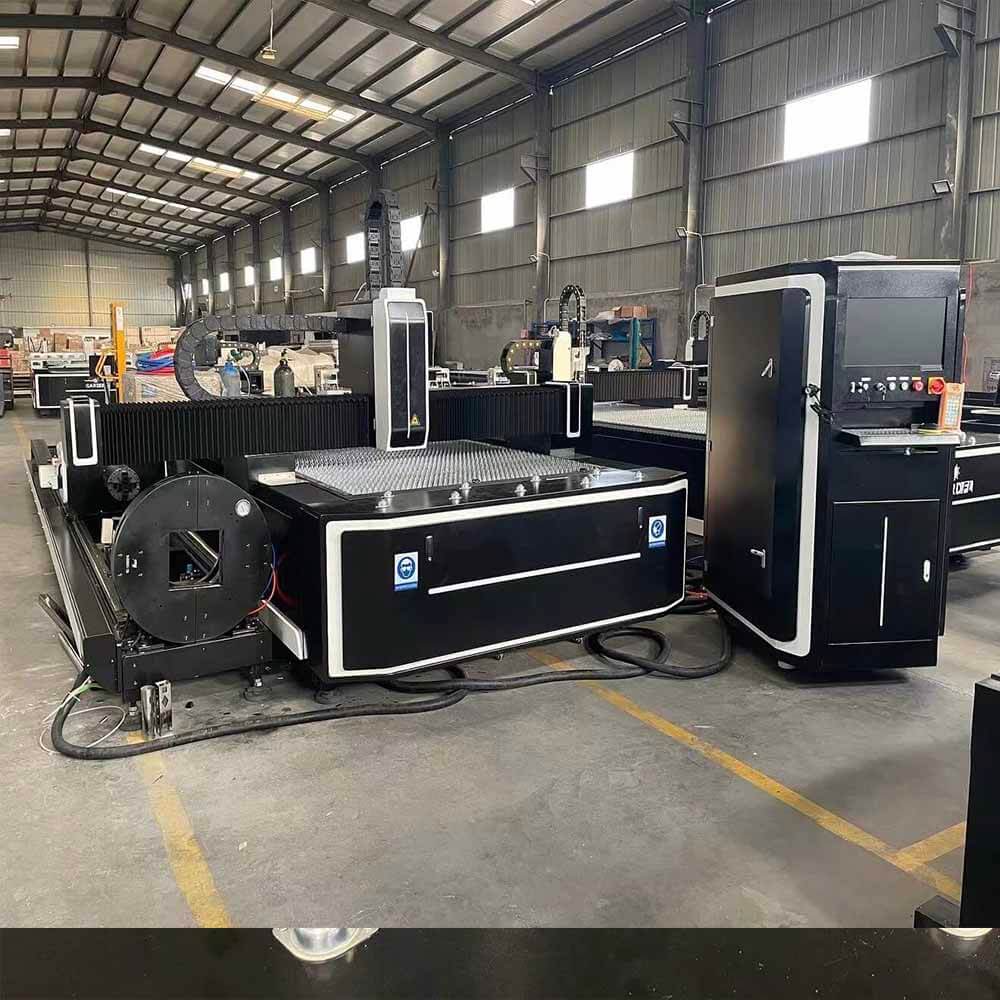

IL Macchina per il taglio laser a fibra per tubi piani e tubi è una soluzione ad alte prestazioni e a doppio scopo progettata per taglio di precisione di lamiere e tubi metallici in un unico sistema. Dotato di un Sistema di controllo FSCUT, supporta Software CYPCUT per il taglio di lamiere E TubePro per la lavorazione dei tubi, garantendo un funzionamento efficiente e automatizzato. Con un design salvaspazio, massimizza la produttività durante la consegna tagli precisi e ad alta velocità su materiali come acciaio inossidabile, acciaio al carbonio, alluminio, ottone e altro ancoraIdeale per settori quali fabbricazione di metalli, segnaletica, automotive e edilizia, questa macchina migliora l'efficienza, riduce gli sprechi di materiale e garantisce risultati convenienti e di alta qualità .
| Nome del prodotto | Macchina per taglio laser a fibra per tubi piatti e tubolari |
| Modello | Macchina per il taglio laser a fibra di tubi metallici ET-F3015 |
| Diametro massimo del tubo di taglio | 220mm |

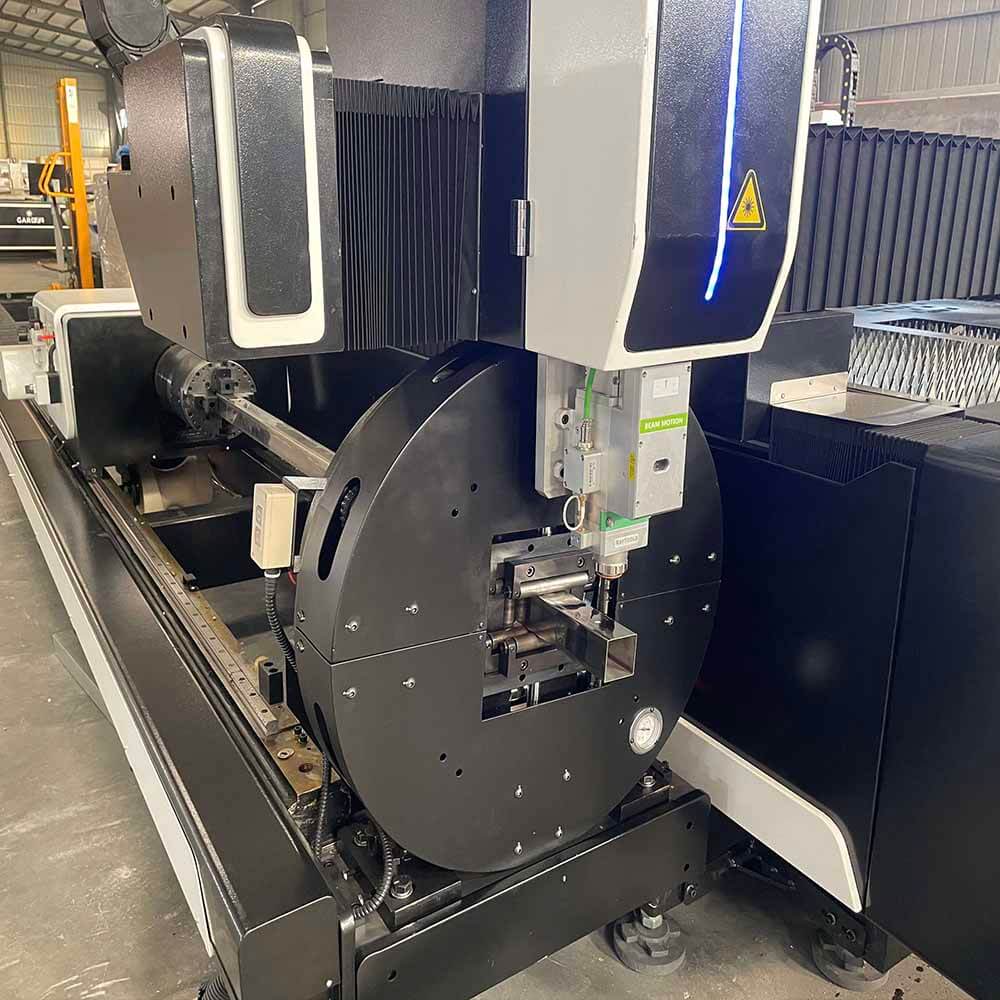

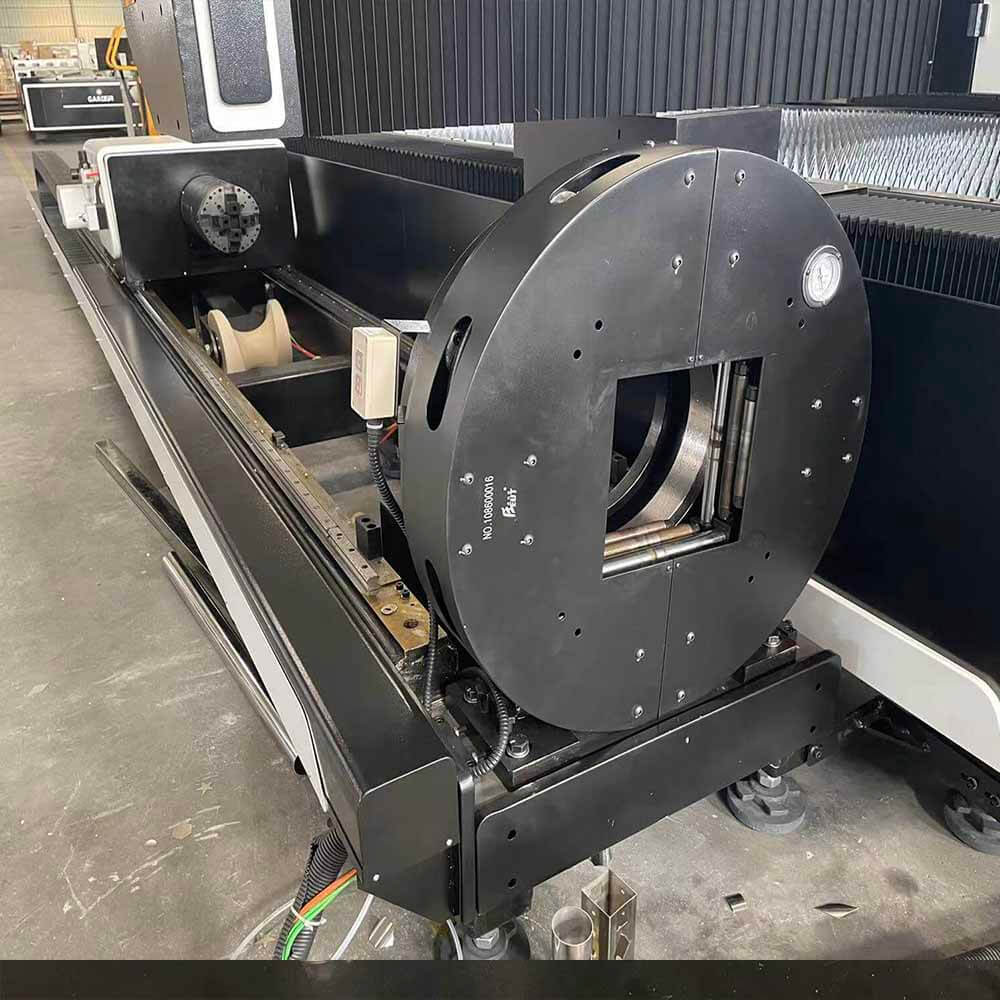

| Attacco rotante | Per il taglio sia di lamiere che di tubi |

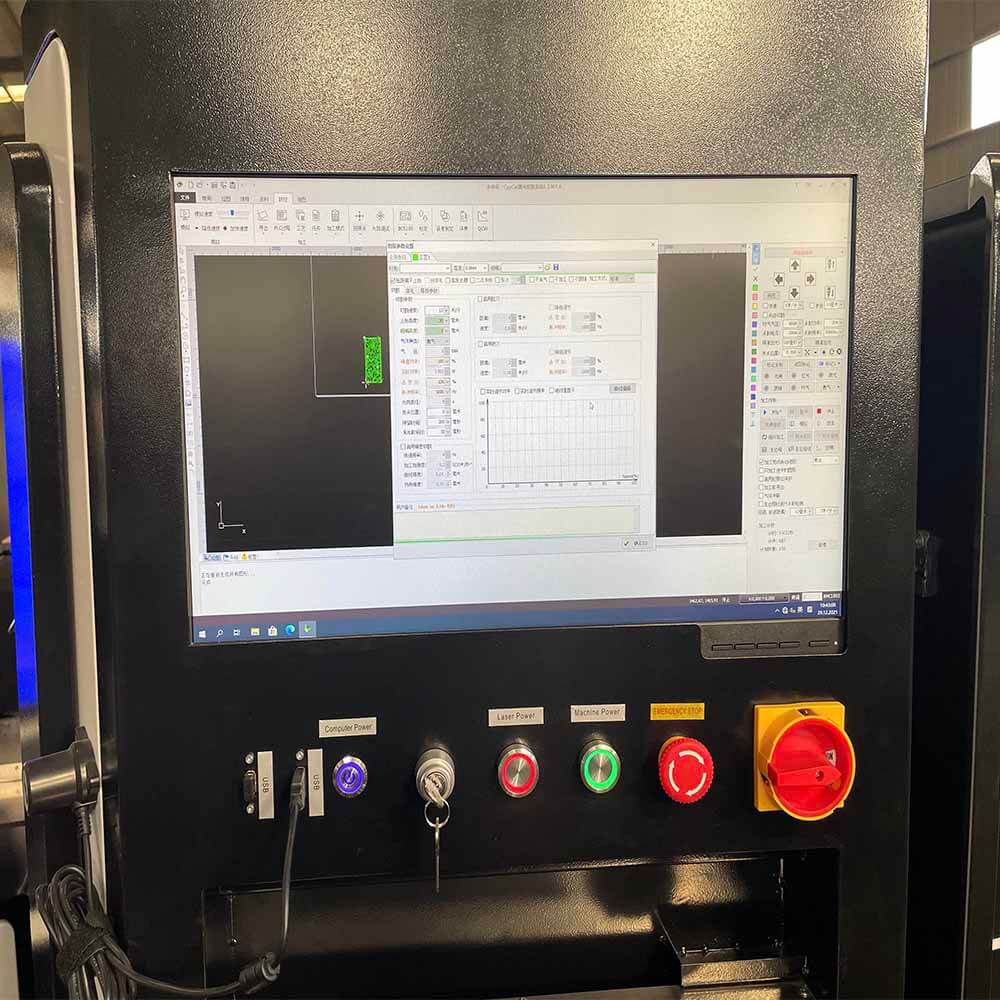

| Sistema di controllo | Cypcut 3000S |
| Potenza laser | 1000 W/1500 W/2000 W/3000 W/4000 W/6000 W/8000 W/10000 W Raycus/MAX |
| Tipo di posizione | Punto rosso |
| Area di lavoro | 3000*1500mm |
| Consumo energetico | ≤16KW |
| Lunghezza d'onda laser | 1080nm |
| Tensione di lavoro | 380V/50Hz |

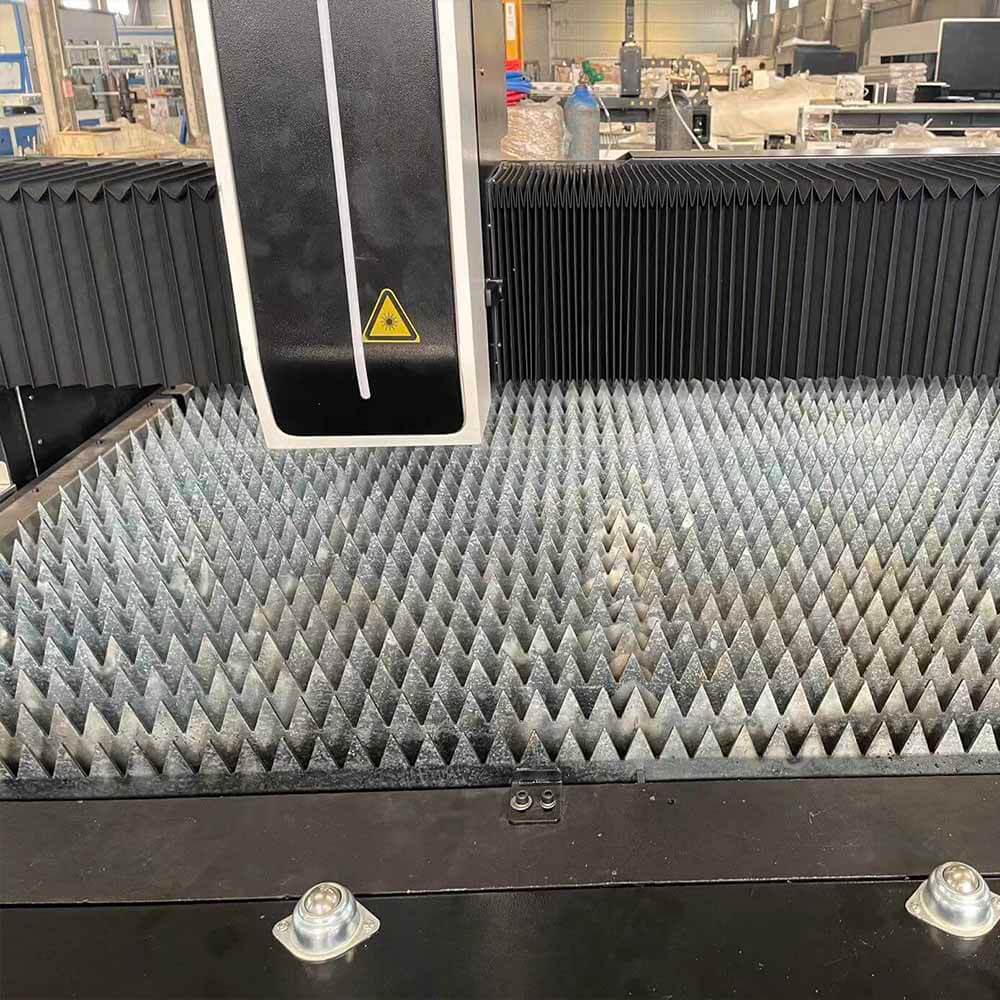

| Tavolo da lavoro | Dente di sega |
| Gas ausiliario | Ossigeno, Azoto, Aria |
| Velocità massima di funzionamento al minimo | 1400 mm/s |
| Durata utile del modulo in fibra | Più di 100000 ore |
| Testa di taglio laser a fibra | Worthing / Raytools |
| Sistema di guida del rivestimento | PMI/HIWIN realizzati a Taiwan (opzione THK realizzata in Giappone) |
| Sistema di trasmissione | Tipo a doppia cremagliera e pignone |
| Precisione della posizione dell'asse X/Y | ±0,03 mm |
| Precisione di riposizionamento dell'asse X/Y | ±0,02 mm |
| Peso lordo | 4000 kg |
| Sistema di guida | Servomotore Janpan Yaskawa |
| Dimensione della macchina | 4350*3200*1740mm |
Macchine per il taglio laser a fibra sono ideali per l'elaborazione di un'ampia gamma di materiali metallici, compreso acciaio inossidabile, acciaio dolce, acciaio al carbonio, acciaio legato, acciaio per molle, lamiere di ferro, acciaio zincato, alluminio, rame, ottone, bronzo, oro, argento, titanio, e altri lastre e fogli di metallo.
I sistemi di taglio laser a fibra CNC sono ampiamente utilizzati in produzione di segnaletica, espositori pubblicitari, scritte in metallo, insegne luminose, fabbricazione di utensili da cucina, produzione di lamiere, componenti metallici industriali, involucri, armadi di controllo, lavorazione artistica dei metalli, produzione di ferramenta, componenti automobilistici, artigianato decorativo in metallo, elettronica di precisione, targhette, lavorazione dei pannelli degli ascensori e fabbricazione di metalli personalizzati in vari settori.
IL Macchina per il taglio laser a fibra per tubi piani e tubi è ampiamente utilizzato in fabbricazione di metalli, segnaletica, settore automobilistico, aerospaziale, utensili da cucina, edilizia e lavorazione dei metalli su misura. Taglia in modo efficiente acciaio inossidabile, acciaio al carbonio, alluminio, ottone, rame e altri metalli, rendendolo ideale per lavorazione della lamiera, taglio di tubi, componenti industriali, arte decorativa in metallo e produzione di precisione.
La macchina può tagliare un'ampia gamma di metalli, tra cui acciaio inossidabile, acciaio al carbonio, acciaio dolce, alluminio, ottone, rame, titanio e lamiere zincate.
Supporta tubi di lunghezza standard pari a 3 e 6 metri, con lunghezze personalizzate disponibili su richiesta.
È dotato di componenti di trasmissione importati, un sistema di controllo FSCUT e tecnologia laser ad alta precisione per una precisione superiore e tagli fluidi.
La macchina è dotata del sistema di controllo FSCUT e utilizza il software CYPCUT per il taglio della lamiera e TubePro per la lavorazione dei tubi.
Il robusto letto in ghisa è progettato per durare fino a 20 anni senza deformazioni, garantendo stabilità a lungo termine.
È ampiamente utilizzato nei settori della fabbricazione dei metalli, della segnaletica, dell'edilizia, dell'automotive, dell'aerospaziale, degli utensili da cucina e della lavorazione dei metalli su misura.
| Materiale | Spessore | 1000w | 1500w | 2000w | 3000w | 4000w | 6000w |
| Unità | mm | metri al minuto | metri al minuto | metri al minuto | metri al minuto | metri al minuto | metri al minuto |
| CS (Q235A) | 1 | 8.0-10 | 15-26 | 24-30 | 30-40 | 33-42 | 35-42 |
| 2 | 4.0-6.5 | 4.5-7.0 | 4.7-7.5 | 4.8-7.5 | 5.2-8.0 | 6.0-8.0 | |
| 3 | 2.4-3.0 | 2.6-4.0 | 3.0-4.8 | 3.3-5.0 | 3.5-5.5 | 3.8-6.5 | |
| 4 | 2.0-2.4 | 2.5-3.0 | 2.5-3.5 | 3.0-4.2 | 3.1-4.8 | 3.5-5.0 | |
| 5 | 1.5-2.0 | 2.0-2.5 | 2.2-3.0 | 2.6-3.5 | 2.7-3.6 | 3.3-4.2 | |
| 6 | 1.4-1.6 | 1.6-2.2 | 1.8-2.6 | 2.3-3.2 | 2.5-3.4 | 2.8-4.0 | |
| 8 | 0.8-1.2 | 1.0-1.4 | 1.2-1.8 | 1.8-2.6 | 2.0-3.0 | 2.2-3.2 | |
| 10 | 0.6-1.0 | 0.8-1.1 | 1.1-1.3 | 1.2-2.0 | 1.5-2.0 | 1.8-2.5 | |
| 12 | 0.5-0.8 | 0.7-1.0 | 0.9-1.2 | 1.0-1.6 | 1.2-1.8 | 1.2-2.0 | |
| 14 | 0.5-0.7 | 0.7-0.8 | 0.9-1.4 | 0.9-1.2 | 1.5-1.8 | ||
| 16 | 0.6-0.7 | 0.7-1.0 | 0.8-1.0 | 0.8-1.5 | |||
| 18 | 0.4-0.6 | 0.6-0.8 | 0.65-0.9 | 0.65-0.9 | |||
| 20 | 0.5-0.8 | 0.6-0.9 | 0.6-0.9 | ||||
| 22 | 0.4-0.5 | 0.5-0.8 | 0.5-0.8 | ||||
| 25 | 0.3-0.5 | 0.3-0.7 | |||||
| SS-201 | 1 | 18-25 | 20-27 | 24-30 | 30-35 | 32-40 | 45-55 |
| 2 | 7.0-12 | 8.0-13 | 9.0-14 | 13-21 | 16-28 | 20-35 | |
| 3 | 1.8-2.5 | 3.0-5.0 | 4.0-6.5 | 6.0-10 | 7.0-15 | 15-24 | |
| 4 | 1.2-1.3 | 1.5-2.4 | 3.0-4.5 | 4.0-6.0 | 5.0-8.0 | 10-16.0 | |
| 5 | 0.6-0.7 | 0.7-1.3 | 1.8-2.5 | 3.0-5.0 | 4.0-5.5 | 8.0-12 | |
| 6 | 0.7-1.0 | 1.2-2.0 | 2.0-4.0 | 2.5-4.5 | 6.0-9.0 | ||
| 8 | 0.7-1.0 | 1.5-2.0 | 1.6-3.0 | 4.0-5.0 | |||
| 10 | 0.6-0.8 | 0.8-1.2 | 1.8-2.5 | ||||
| 12 | 0.4-0.6 | 0.5-0.8 | 1.2-1.8 | ||||
| 14 | 0.4-0.6 | 0.6-0.8 | |||||
| 20 | 0.4-0.6 | ||||||
| Alluminio | 1 | 6.0-10 | 10-20 | 15-25 | 25-38 | 35-40 | 45-55 |
| 2 | 2.8-3.6 | 5.0-7.0 | 7.0-10 | 10-18 | 13-25 | 20-30 | |
| 3 | 0.7-1.5 | 2.0-4.0 | 4.0-6.0 | 6.5-8.0 | 7.0-13 | 13-18 | |
| 4 | 1.0-1.5 | 2.0-3.0 | 3.5-5.0 | 4.0-5.5 | 10-12.0 | ||
| 5 | 0.7-1.0 | 1.2-1.8 | 2.5-3.5 | 3.0-4.5 | 5.0-8.0 | ||
| 6 | 0.7-1.0 | 1.5-2.5 | 2.0-3.5 | 4.0-6.0 | |||
| 8 | 0.6-0.8 | 0.7-1.0 | 0.9-1.6 | 2.0-3.0 | |||
| 10 | 0.4-0.7 | 0.6-1.5 | 1.0-2.0 | ||||
| 12 | 0.3-0.45 | 0.4-0.6 | 0.8-1.4 | ||||
| 16 | 0.3-0.4 | 0.6-0.8 | |||||
| 20 | 0.5-0.7 | ||||||
| Ottone | 1 | 6.0-10 | 8.0-13 | 10-16.0 | 20-35 | 25-30 | 45-55 |
| 2 | 2.8-3.6 | 3.0-4.5 | 4.5-7.5 | 6.0-10 | 8.0-12 | 25-30 | |
| 3 | 0.5-1.0 | 1.5-2.5 | 2.5-4.0 | 4.0-6.0 | 5.0-6.5 | 12-18.0 | |
| 4 | 1.0-1.6 | 1.5-2.0 | 3.0-5.0 | 3.2-5.5 | 8.0-10 | ||
| 5 | 0.5-0.7 | 0.9-1.2 | 1.5-2.0 | 2.0-3.0 | 4.5-6.0 | ||
| 6 | 0.4-0.7 | 1.0-1.8 | 1.4-2.0 | 3.0-4.5 | |||
| 8 | 0.5-0.7 | 0.7-10 | 1.6-2.2 | ||||
| 10 | 0.2-0.4 | 0.8-1.2 | |||||
| 12 | 0.2-0.4 |
