Table plasma CNC Hypertherm 5×10 avec axe rotatif pour coupe-tubes

Table plasma CNC Hypertherm 5x10 avec axe rotatif pour coupe-tubes
  • Modèle : ET-P1530-ROTARY
  • Marque : EXTRACNC
  • Prix : $5500.00 à $20000.00 / Ensemble en fonction de la configuration
  • Conditions de paiement : Virement bancaire (T/T), Assurance commerciale
  • Garantie : Garantie limitée d'un an pour l'ensemble de la machine
  • Capacité d'approvisionnement : 30 ensembles / mois
  • Assistance : personnalisée selon la demande du client
OBTENIR UN DEVIS
ENVOYER UN E-MAIL
WHATSAPP

UN Machine de découpe plasma CNC, également appelé découpeur plasma, utilise la chaleur intense d'un arc plasma à haute température pour faire fondre ou vaporiser le métal au niveau de l'arête de coupe de la pièce. Le flux de plasma à grande vitesse expulse ensuite le métal en fusion, créant une incision nette. Les machines de découpe plasma se déclinent sous différentes formes, notamment les découpeurs plasma portables, les découpeurs plasma de table et les machines équipées de dispositifs rotatifs pour des applications de découpe plus polyvalentes.

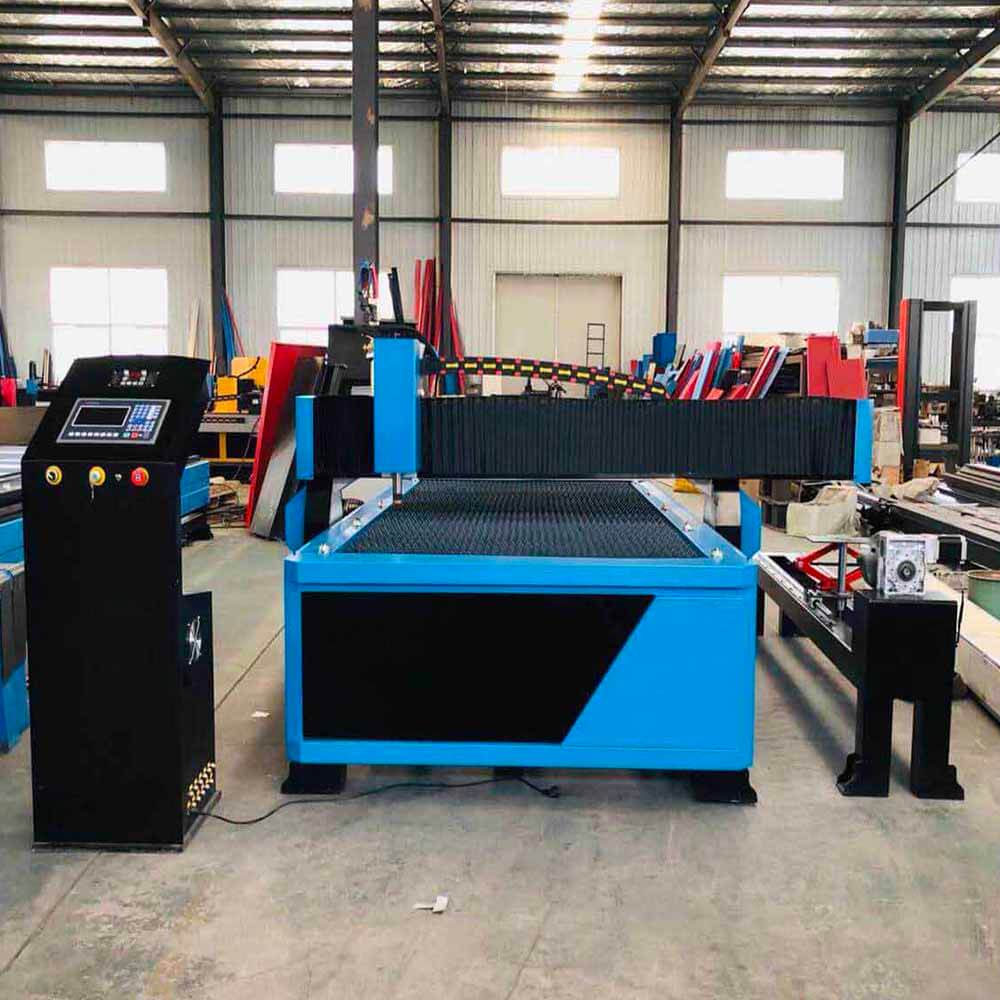

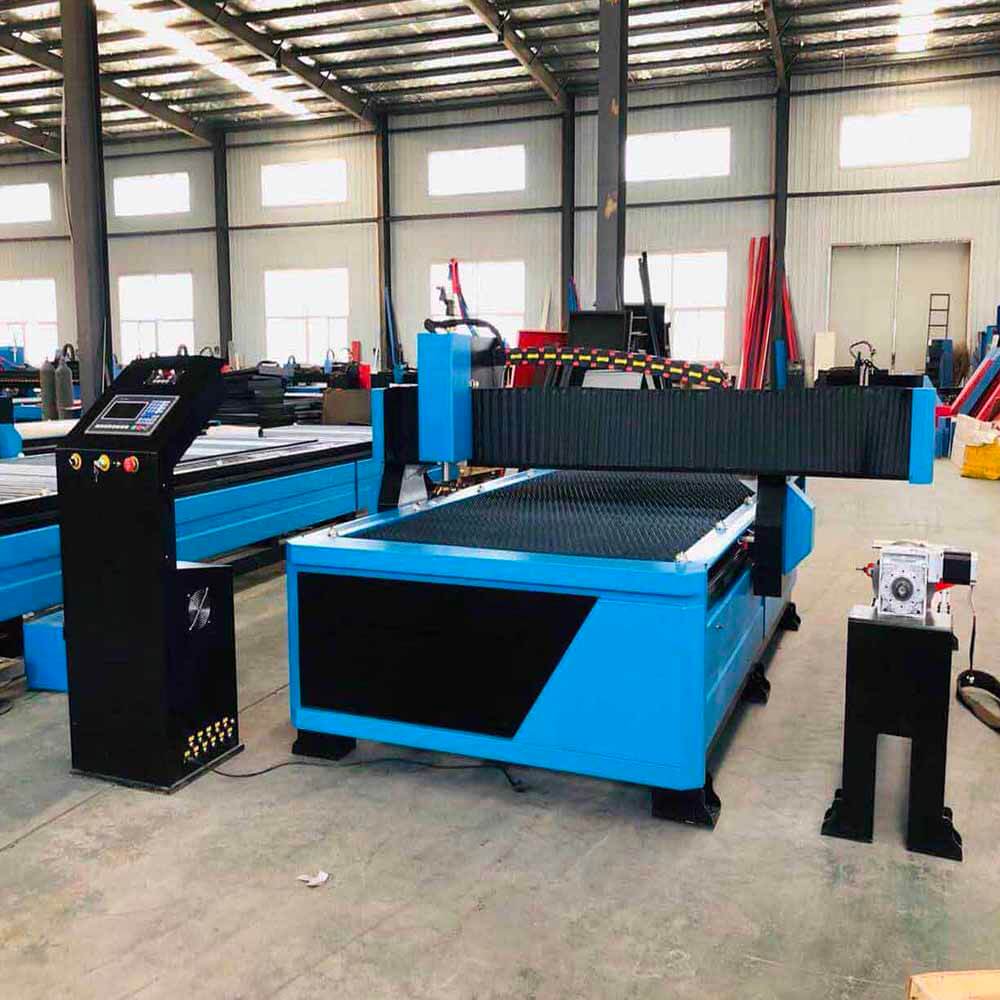

Description de la table plasma CNC Hypertherm 5×10 avec axe rotatif pour coupe-tubes

Le Table plasma CNC Hypertherm 5×10 avec coupe-tube rotatif Axis est une solution de découpe polyvalente et performante, conçue pour les applications de tôles plates et de tubes cylindriques. Dotée de la technologie plasma Hypertherm avancée, cette table de découpe offre une précision et une efficacité exceptionnelles pour une large gamme de matériaux, notamment l'acier, l'aluminium et l'acier inoxydable. L'axe rotatif intégré permet une découpe sans joint de tubes et tuyaux, élargissant ainsi ses capacités pour les projets 3D complexes. Grâce à sa construction robuste, son système de commande CNC convivial et ses performances de découpe à grande vitesse, cette machine est idéale pour les secteurs tels que la métallurgie, l'automobile, l'aérospatiale et la construction.

Caractéristiques de la table plasma CNC Hypertherm 5×10 avec axe rotatif pour coupe-tubes

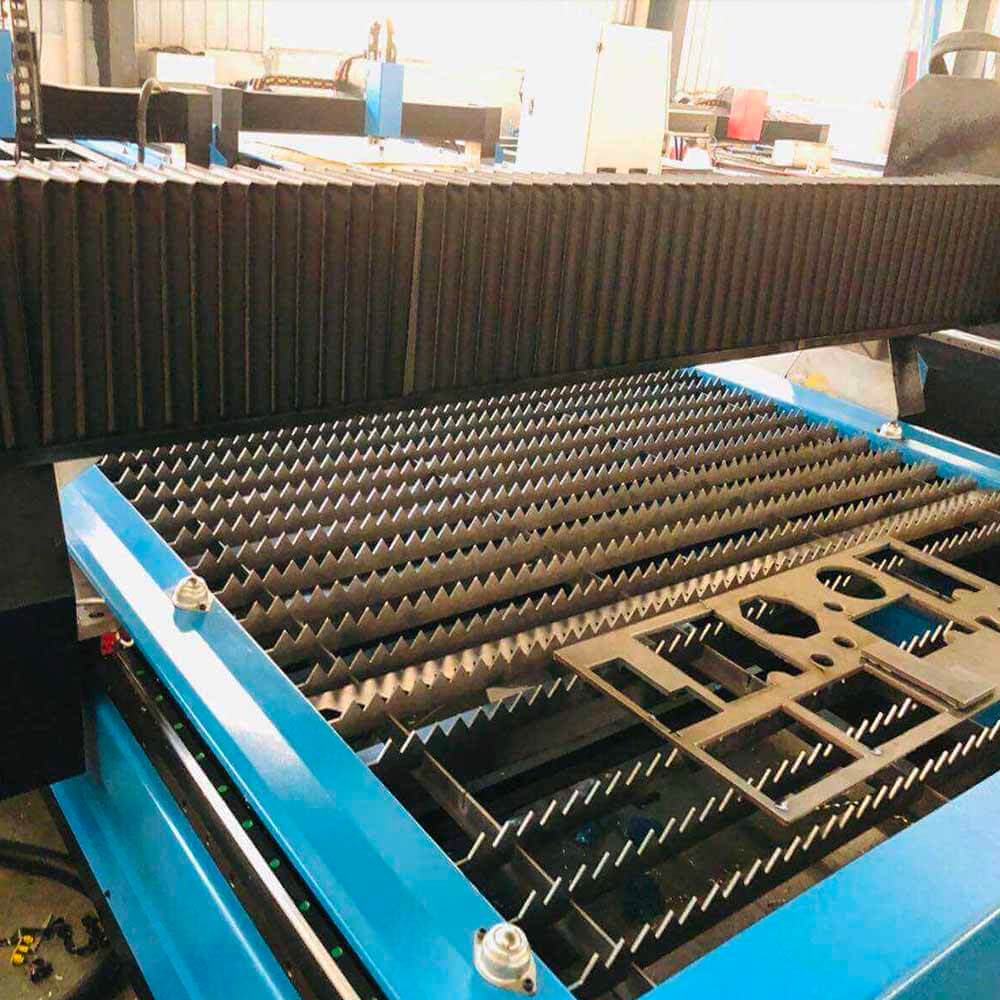

  • La poutre présente une conception structurelle légère mais robuste, offrant une excellente rigidité, une faible inertie et une rentabilité.
  • La structure de type portique comprend un entraînement à double moteur sur l'axe Y pour un mouvement synchronisé, les axes XYZ étant supportés par des rails circulaires (ou des guides linéaires en option), assurant une transmission stable et une haute précision.
  • Conçue pour la découpe d'enseignes publicitaires, de panneaux métalliques rainurés et de plaques de base de caractères, cette machine offre une excellente précision de découpe. Associée à la puissance plasma US Treasure, elle peut égaler les performances d'une machine de découpe laser.
  • La machine peut être intégrée à d'autres équipements publicitaires, tels que des machines de formage sous vide et des machines de découpe d'engrenages, créant un processus de production rationalisé qui améliore considérablement l'efficacité par rapport aux méthodes manuelles traditionnelles.
  • Offre des vitesses de coupe rapides, une haute précision et de faibles coûts d'exploitation.
  • Le système CNC est hautement configuré avec un démarrage automatique de l'arc, garantissant des performances stables et un taux de réussite de 99% pour les amorçages d'arc.
  • Compatible avec des logiciels tels que Wentai, Beihang Haier, ARTCAM et Type3, la machine prend en charge les fichiers G-code standard et les fichiers DXF de logiciels comme AutoCAD. Le système U-disk simplifie le transfert et l'utilisation des fichiers.
  • L'alimentation de la torche plasma est compatible avec les plus grandes marques, bénéficiant de plusieurs brevets nationaux de fabricants.

Spécifications de la table plasma CNC Hypertherm 5×10 avec axe rotatif pour coupe-tubes

ModèleET-P1530-ROTARY
Source d'énergie plasmaPersonnalisé
Espace de travail1500 mm * 3000 mm
Système de contrôleSystème de contrôle Starfire/Contrôleur Fangling

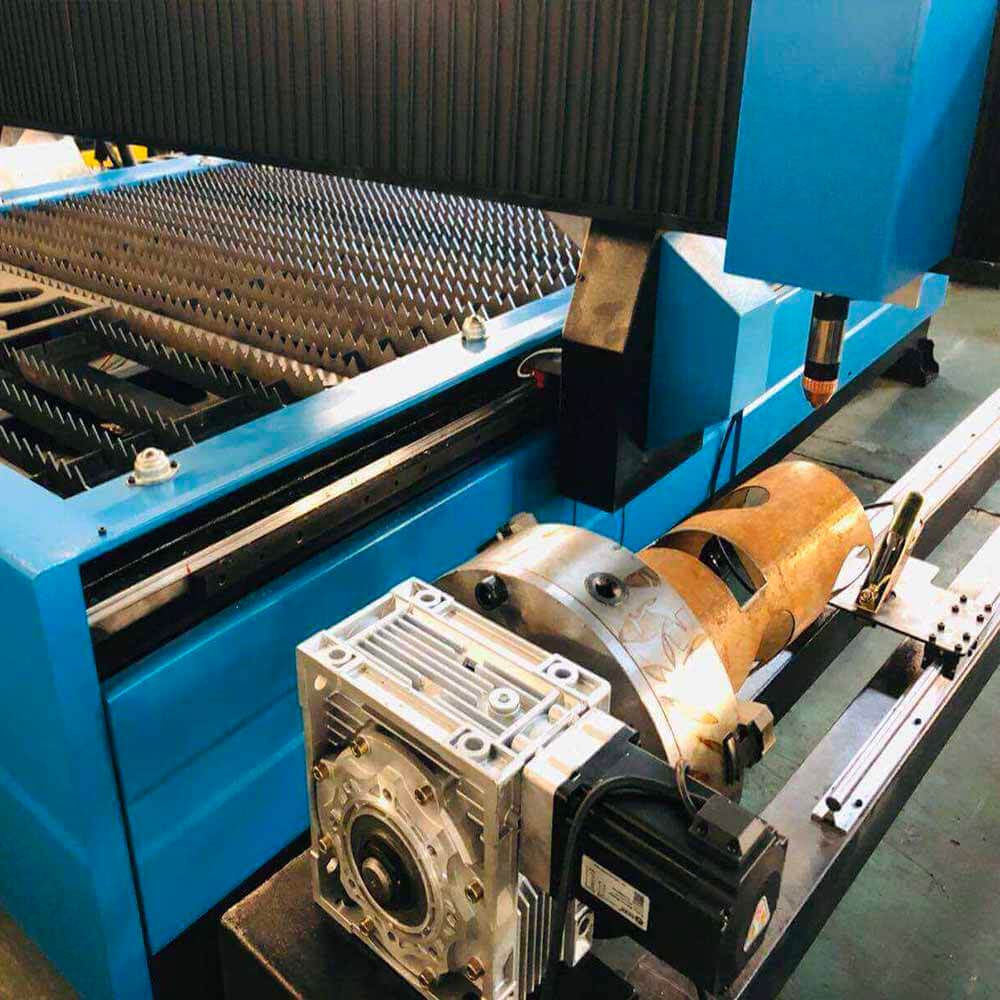

Dispositif rotatifDiamètre 200 mm, longueur 3000 mm
Contrôle de la hauteurFrappe d'arc intacte
TransmissionCrémaillère
Vitesse de coupe0-6000 mm/min
Vitesse de déplacement0-12000 mm/min
Pouvoir8,5 kW-10,5 kW
Alimentation électriqueTriphasé 380 V/50 Hz/60 Hz
Logiciel d'imbrication automatiqueCaméra rapide
Poids brut1500 kg
Épaisseur de coupe(60A) 0,3-8 mm
Marque:
LGK/US Hypertherm
(facultatif)		(100A)0,5-12 mm
(120A)0,5-16 mm
(160A)0,5-20 mm
(200A)0,5-30 mm
(300A)0,5-40 mm
(400A)0,5-50 mm

Application de la table plasma CNC Hypertherm 5×10 avec axe rotatif pour coupe-tubes

  • Le Machine de découpe plasma CNC Il est largement utilisé dans des secteurs tels que l'automobile, l'aérospatiale, les machines chimiques, l'énergie nucléaire, la machinerie générale, les engins de chantier, la sidérurgie et la construction navale. Il convient à la découpe de plaques et de tubes métalliques, notamment l'argent, le titane et divers autres métaux.
  • Cette machine est également idéale pour la création d'enseignes publicitaires, de logos, d'objets décoratifs et autres produits métalliques. Elle est efficace sur des matériaux tels que les tôles de fer, d'aluminium, l'acier galvanisé, l'acier inoxydable et autres plaques métalliques.
  • Il est idéal pour la production de pièces et de composants métalliques personnalisés dans des secteurs tels que la fabrication de précision, la fabrication d'outils et le travail des métaux, offrant une vitesse et une précision élevées pour des conceptions complexes.

  • La machine est également utilisée dans la fabrication d'œuvres d'art en métal, de sculptures et de signalisation personnalisée, offrant des coupes nettes et précises pour des applications créatives et industrielles.

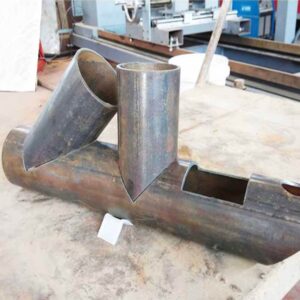

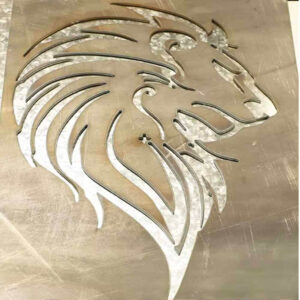

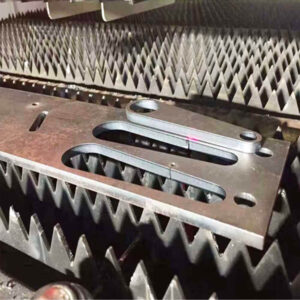

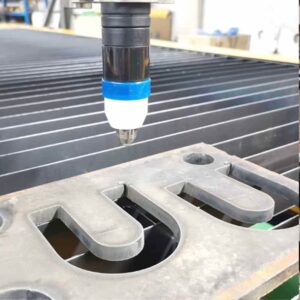

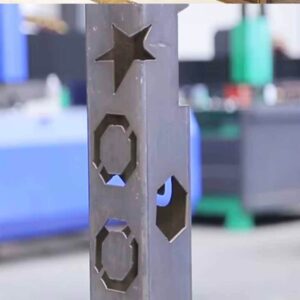

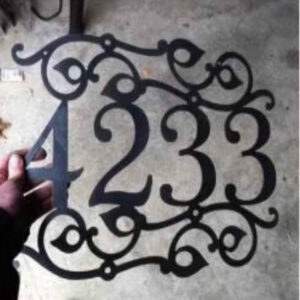

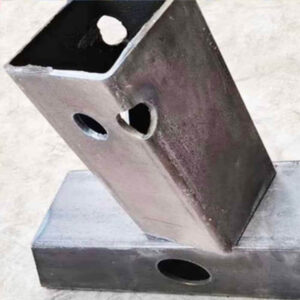

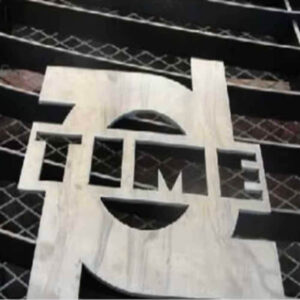

Exemples de table plasma CNC Hypertherm 5×10 avec axe rotatif pour coupe-tubes

Obtenir un devis

Le Table plasma CNC Hypertherm 5×10 L'axe rotatif pour coupe-tubes est idéal pour la métallurgie, l'automobile, l'aérospatiale et la construction, offrant des coupes précises sur tôles et tubes. Il traite divers métaux comme l'acier, l'aluminium et l'acier inoxydable pour des applications telles que la découpe de tubes sur mesure et la fabrication de structures en acier.

FAQ sur la table plasma CNC Hypertherm 5×10 avec axe rotatif pour coupe-tubes

Qu'est-ce qu'une grande machine CNC à portique 5 axes ?

Une grande machine CNC à portique à 5 axes est un outil d'usinage de précision qui permet le façonnage, la découpe et le fraisage 3D complexes de divers matériaux à l'aide de cinq axes de mouvement.

Comment fonctionne le système de contrôle ?

La machine utilise un système de contrôle Syntec qui intègre un logiciel convivial pour une programmation et une utilisation faciles, permettant aux opérateurs de saisir des commandes et de surveiller efficacement le processus d'usinage.

Quelles industries bénéficient de l’utilisation de cette machine ?

Les industries telles que l'aérospatiale, l'automobile, la fabrication de meubles, la fabrication de moules et la production de sculptures artistiques peuvent bénéficier considérablement des capacités d'une grande machine CNC à portique à 5 axes.

Quels sont les principaux avantages de l’utilisation d’une machine CNC 5 axes ?

Les principaux avantages comprennent une précision accrue, la possibilité de créer des géométries complexes, un temps de configuration réduit et une efficacité améliorée en permettant plusieurs opérations dans une seule configuration.

Qu’est-ce que RTCP et pourquoi est-il important ?

RTCP (Rotational Tool Center Point) est une fonctionnalité qui permet un contrôle précis des trajectoires d'outils sur des surfaces complexes, permettant un usinage précis de formes 3D sans perdre la précision de positionnement.

Une formation est-elle disponible pour les nouveaux utilisateurs ?

Oui, une formation et une assistance complètes sont souvent fournies pour garantir que les opérateurs peuvent utiliser efficacement la machine et comprendre ses fonctionnalités et ses capacités.
