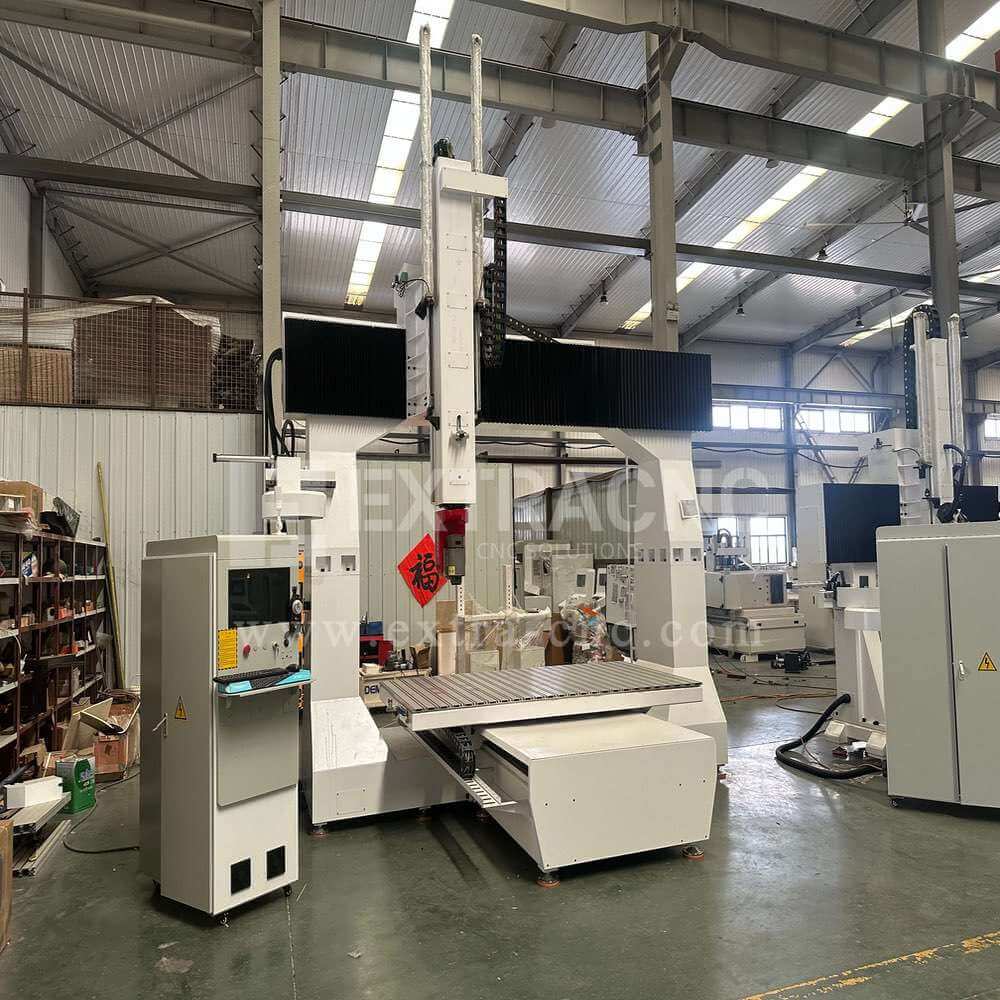

Η μηχανή ξυλογλυπτικής CNC 5 αξόνων ExtraCNC αναδεικνύει τη δέσμευσή μας στην τεχνολογία φρεζαρίσματος πολλαπλών αξόνων επόμενης γενιάς. Αυτό το οικονομικό σύστημα φρεζαρίσματος CNC 5 αξόνων υποστηρίζει ένα ευρύ φάσμα εφαρμογών, όπως τρισδιάστατη διαμόρφωση περιγράμματος, πολλαπλές γωνίες κοπής, σύνθετη διάτρηση και λεπτομερή πρωτοτυποποίηση - όλα μέσα σε ένα εκτεταμένο πεδίο εργασίας που προσφέρει πλήρη προσβασιμότητα υλικού από κάθε κατεύθυνση.

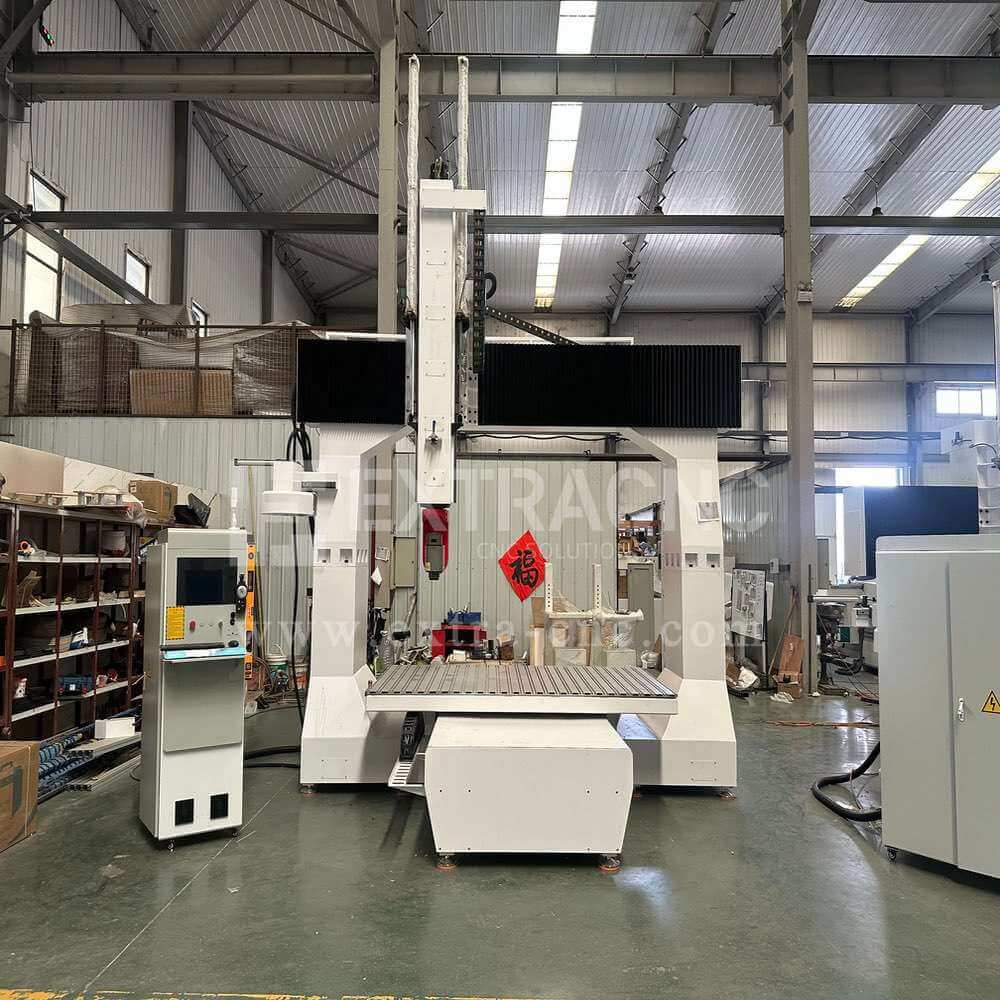

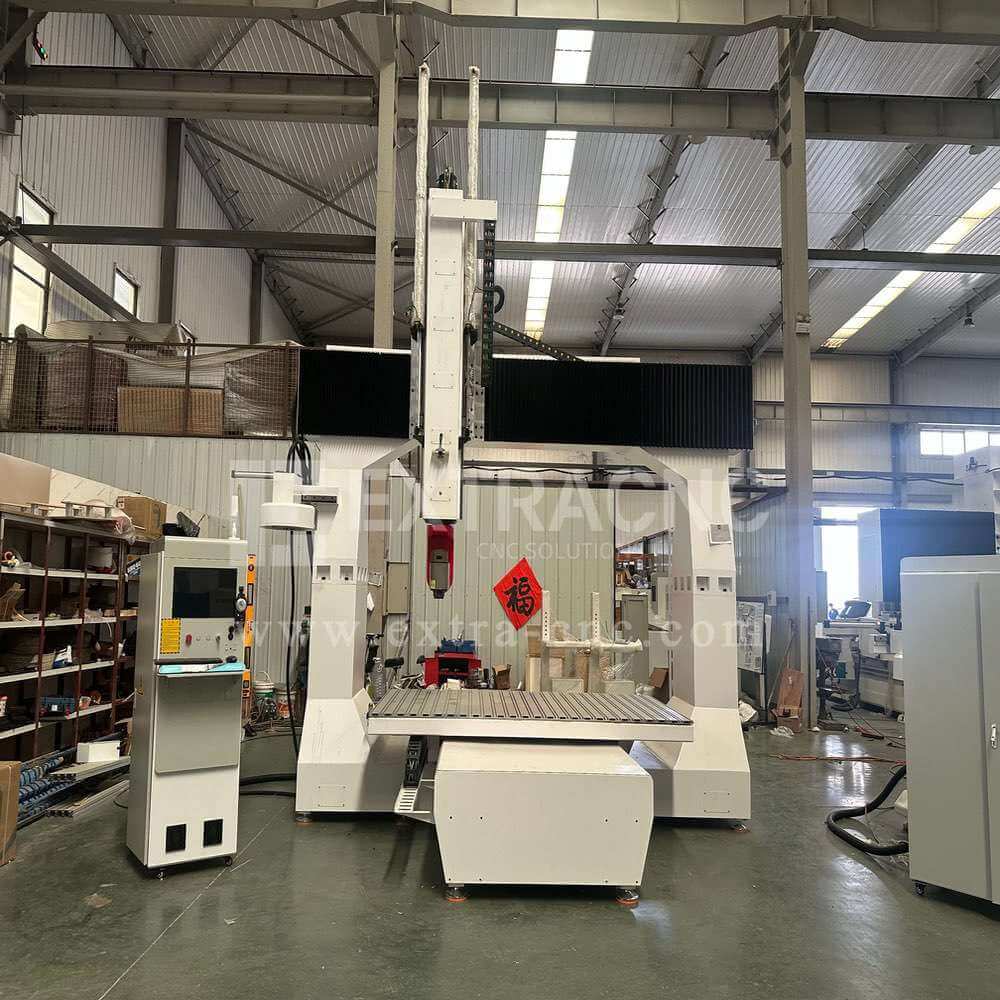

Κατασκευασμένο στην ενισχυμένη αρθρωτή πλατφόρμα της ExtraCNC, αυτό το φρέζα CNC 5 αξόνων διαθέτει εκτεταμένο διάκενο άξονα Z για μεγαλύτερη ελευθερία κινήσεων. Ο άξονας X λειτουργεί μέσω ενός κινούμενου τραπεζιού που κινείται από τον ιδιόκτητο σχεδιασμό PowerStick, ενώ ο άξονας Y ολισθαίνει ομαλά κατά μήκος μιας δοκού εξώθησης ακριβείας. Παρόλο που έχει σχεδιαστεί κυρίως για την κατεργασία ελαφρών υλικών όπως αφρός πολυουρεθάνης και μαλακό ξύλο, αυτό το φρέζα CNC 5 αξόνων είναι επίσης ιδανικό για την κοπή εγκοπών, το κλάδεμα και το τρύπημα μιας ποικιλίας υποστρωμάτων μεσαίου τύπου. Σημείωση: δεν συνιστάται για βαριά κατεργασία σκληρών ξύλων ή μετάλλων όπως το αλουμίνιο.

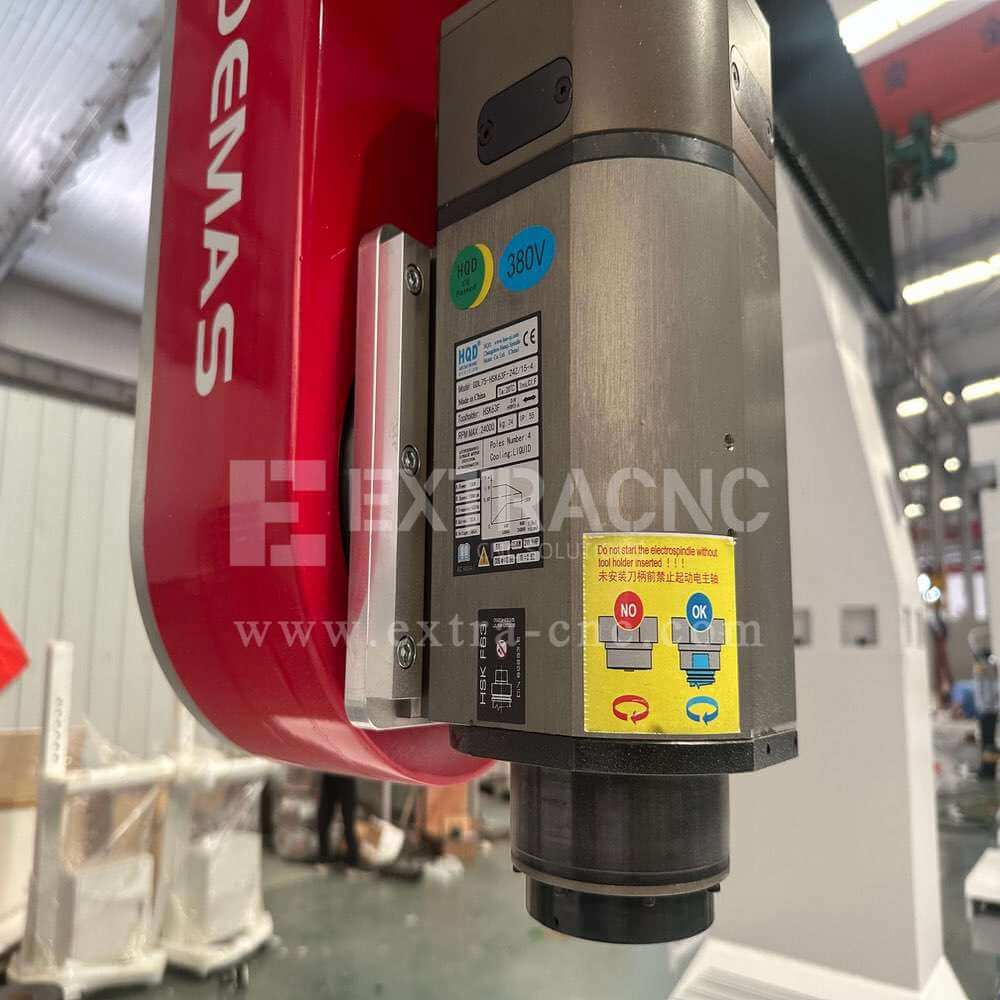

Αυτό το κέντρο κατεργασίας 5 αξόνων τροφοδοτείται από κινητήρες alphaStep υψηλής απόδοσης, κλειστού βρόχου σε όλους τους άξονες, εξασφαλίζοντας αξιόπιστη ακρίβεια και ταχύτητες επιπέδου παραγωγής. Το σύστημα διαθέτει έναν άξονα HSD 2,2 HP τοποθετημένο στην κεφαλή 5 αξόνων υψηλής ακαμψίας της ExtraCNC, η οποία χρησιμοποιεί δύο περιστροφικούς ενεργοποιητές alphaStep DG. Αυτοί οι κοίλοι περιστροφικοί κινητήρες παρέχουν βελτιωμένη σταθερότητα και ακρίβεια για περιστροφικές κινήσεις, κρίσιμες για ταυτόχρονη κατεργασία 5 αξόνων.

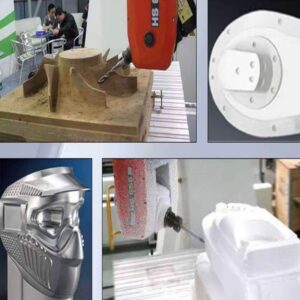

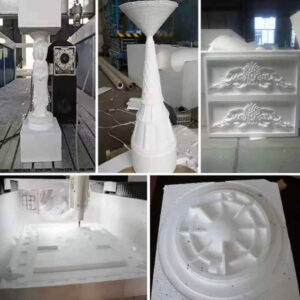

Ιδανικό για την επεξεργασία μοντέλων αφρού, καλουπιών πλαστικού ABS και ελαφρών ξυλουργικών έργων, αυτό το σύστημα φρέζας CNC πολλαπλών αξόνων προσφέρει σκάλισμα ακριβείας, αποτελεσματικό κόψιμο και ακριβές τρύπημα οπών. Ενώ υποστηρίζει ελαφριές εργασίες κατεργασίας, δεν προορίζεται για βιομηχανική κατεργασία σκληρού ξύλου ή υλικών αλουμινίου.
1. Προηγμένο Σύστημα Ελέγχου Κλειστού Βρόχου
Με την υποστήριξη της Oriental Motor's Τεχνολογία κλειστού βρόχου alphaStep, ο 5-αξονικός δρομολογητής CNC μας εξασφαλίζει ανατροφοδότηση θέσης σε πραγματικό χρόνο σε όλους τους άξονες, εξαλείφοντας τα σφάλματα θέσης και προσφέροντας απαράμιλλη ακρίβεια στην ξυλουργική και την κατασκευή καλουπιών.
2. Κιβώτιο ταχυτήτων χαμηλής οπισθοδρόμησης
Κάθε άξονας χρησιμοποιεί κεφαλές γραναζιών κωνικής εστίας με ελάχιστη αντίστροφη κίνηση, διατηρώντας σταθερή ροπή και απόδοση υψηλής ταχύτητας. Ιδανικό για ξυλογλυπτική ακριβείας CNC και σύνθετα τρισδιάστατα σχήματα.
3. Γραμμικοί οδηγοί και ρουλεμάν ακριβείας
Όλοι οι άξονες υποστηρίζονται από γραμμικές ράγες υψηλής ακρίβειας, εξασφαλίζοντας ομαλή και ακριβή κίνηση, απαραίτητη για λεπτομερή φρεζάρισμα CNC 5 αξόνων και περίπλοκες εργασίες κατεργασίας ξύλου.
4. Σύστημα κίνησης οδοντωτής ράγας και γραναζιού
Ο μηχανισμός οδοντωτής ράγας και γραναζιού Προσφέρει ισχυρό, αξιόπιστο και εύκολο στη συντήρηση έλεγχο κίνησης—ιδανικό για συνεχή λειτουργία σε ξυλουργικά εργαστήρια και εργοστάσια.
5. Απόδοση κοπής υψηλής ταχύτητας
Επιτελώ ταχύτητες κοπής έως 360 ίντσες/λεπτό και γρήγορες ταχύτητες διάσχισης 1.200 ίντσες/λεπτό, ανάλογα με το εργαλείο και το υλικό. Ενισχύστε την αποδοτικότητα του εργαστηρίου σας με υψηλής ταχύτητας φρεζάρισμα CNC 5 αξόνων.
6. Υψηλή ακρίβεια και επαναληψιμότητα
Με ανοχή κοπής ±0,03”, αυτό το μηχάνημα είναι ιδανικό για κατασκευή ακριβών ξύλινων καλουπιών, τρισδιάστατη σκάλισμα και πολύπλοκη κατεργασία επιφανειών.
7. Ηλεκτρικό ερμάριο βιομηχανικής ποιότητας
Περιλαμβάνει ένα σφραγισμένο, πιστοποιημένο από UL κουτί ελέγχου για ασφαλή και ανθεκτική λειτουργία σε απαιτητικά περιβάλλοντα παραγωγής.
8. Ενσωματωμένα χαρακτηριστικά ασφαλείας
Συνοδεύεται στάνταρ με διακοπή έκτακτης ανάγκης, ασφάλιση άξονα, και διακόπτες ορίου στους άξονες X, Y, Z, A και B, εξασφαλίζοντας ασφαλή και ελεγχόμενη κατεργασία ανά πάσα στιγμή.
9. Αφαίρεση Z-Zero και βαθμονόμηση εργαλείου
Περιλαμβάνει ένα Πλάκα επαφής Z-zero για γρήγορη και ακριβή ρύθμιση μήκους εργαλείου—εξοικονομώντας χρόνο και μειώνοντας το ανθρώπινο λάθος.
10. Πλήρως συναρμολογημένο με υποστήριξη εφ' όρου ζωής
Πλοία πλήρως συναρμολογημένο και περιλαμβάνει τεχνική υποστήριξη εφ' όρου ζωής, δωρεάν τηλεφωνικές συμβουλές, λεπτομερή ηλεκτρονική τεκμηρίωση και 2 χρόνια εγγύηση.
| Παράμετρος | Αυτοκρατορικές Διαστάσεις | Μετρικές διαστάσεις |
|---|---|---|
| Συνολικό μέγεθος μηχανής | 120″ (Μ) x 80″ (Π) x 116″ (Υ) | 3050mm x 2030mm x 2950mm |
| Εύρος διαδρομής (X/Y/Z) | 34″ x 34″ x 24″ | 865mm x 865mm x 610mm |
| Αποτελεσματική περιοχή εργασίας | 24″ x 24″ x 24″ | 610mm x 610mm x 610mm |
| Καθαρό βάρος μηχανής | 1500 λίβρες | 522 κιλά |
| Μέγεθος και βάρος αποστολής | 94″ x 51″ x 97″ (1300 λίβρες σε κιβώτιο) | 2390mm x 1300mm x 2465mm (590 kg) |
| Τύπος βάσης/κολέτ εργαλείου | Συνοδεύεται από δακτυλίους ER25 1/4″ και 1/2″ | – |
| Μέγιστη ταχύτητα πρόωσης κοπής | Έως 360 IPM (ίντσες ανά λεπτό) | 150 mm/δευτ. |
| Ταχεία Ταχύτητα Κίνησης | Έως 1200 IPM | 500 mm/δευτ. |
| Ανοχή ακρίβειας | Ακρίβεια ±0,03″ | Επαναληψιμότητα ±0,75 mm |
| Απαιτήσεις τροφοδοτικού | 120V AC, 15A για κινητήρες κίνησης. Άξονας: 220V μονοφασικός ή 380V–460V τριφασικός | – |

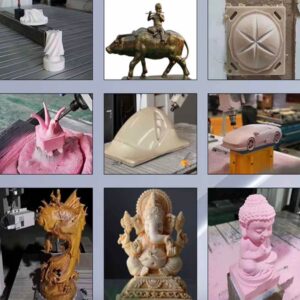

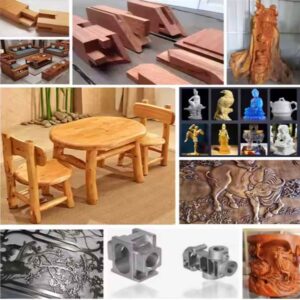

Η μηχανή υψηλής ακρίβειας CNC router 5 αξόνων για ξυλουργική χρησιμοποιείται ευρέως σε βιομηχανίες που απαιτούν πολύπλοκη και λεπτομερή κατεργασία ξύλου, όπως η κατασκευή επίπλων κατά παραγγελία, η ξυλογλυπτική, η αρχιτεκτονική ξυλουργική, η παραγωγή μουσικών οργάνων, η δημιουργία πρωτοτύπων και η χάραξη πινακίδων. Η δυνατότητα πέντε αξόνων επιτρέπει ταυτόχρονη πολυκατευθυντική κοπή και σκάλισμα, επιτρέποντας περίπλοκα τρισδιάστατα σχήματα με εξαιρετική ακρίβεια και λεία φινιρίσματα που οι παραδοσιακές router δεν μπορούν να επιτύχουν. Αυτή η μηχανή βελτιώνει την αποδοτικότητα μειώνοντας τη χειρωνακτική εργασία και την επανατοποθέτηση, ενισχύει την επαναληψιμότητα, ελαχιστοποιεί τα απόβλητα υλικών και χειρίζεται μια ποικιλία τύπων ξύλου, καθιστώντας την ένα απαραίτητο εργαλείο για την παραγωγή υψηλής ποιότητας, λεπτομερών προϊόντων ξύλου σε καλλιτεχνικές και βιομηχανικές εφαρμογές.
Η μηχανή υψηλής ακρίβειας CNC router για ξυλουργική 5 αξόνων αποτελεί απαραίτητο πλεονέκτημα για τις βιομηχανίες που απαιτούν προϊόντα ξύλου υψηλής λεπτομέρειας και σύνθετης κατασκευής. Η εφαρμογή της κυμαίνεται από καλλιτεχνικές δημιουργίες έως βιομηχανική κατασκευή, προσφέροντας απαράμιλλη ακρίβεια, ευελιξία και αποτελεσματικότητα.

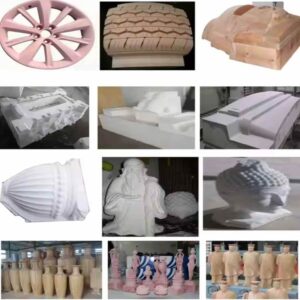

Αυτό το μηχάνημα είναι κατάλληλο για την κοπή αφρού, ξύλου, MDF, πλαστικού, ρητίνης και μη σιδηρούχων μετάλλων όπως το αλουμίνιο. Χρησιμοποιείται ευρέως στη γλυπτική, την κατασκευή μοντέλων και την επεξεργασία εξαρτημάτων αεροδιαστημικής.
Ναι! Υποστηρίζουμε προσαρμοσμένες διαμορφώσεις. Απλώς πείτε μας τις απαιτήσεις σας και θα σχεδιάσουμε τον τέλειο δρομολογητή CNC 5 αξόνων για την εφαρμογή σας.
Προσφέρουμε συστήματα ελέγχου βιομηχανικής ποιότητας τόσο της Syntec όσο και της Siemens, εξασφαλίζοντας σταθερή απόδοση και συμβατότητα με σύνθετες διαδρομές εργαλείων πολλαπλών αξόνων.
Απολύτως. Παρέχουμε διαδικτυακή καθοδήγηση εγκατάστασης, εκπαίδευση λειτουργίας και δια βίου τεχνική υποστήριξη. Η παγκόσμια ομάδα εξυπηρέτησης πελατών μας είναι έτοιμη να σας βοηθήσει.
Τα τυπικά μηχανήματα αποστέλλονται εντός 20-30 εργάσιμων ημερών. Οι προσαρμοσμένες διαμορφώσεις ενδέχεται να διαρκέσουν λίγο περισσότερο, ανάλογα με την πολυπλοκότητα.
Το μηχάνημα είναι συμβατό με το πρότυπο τρισδιάστατου σχεδιασμού και λογισμικού CAM του κλάδου. Υποστηρίζει μορφές αρχείων όπως G-code, STL, IGES, DXF και STEP. Μπορείτε να χρησιμοποιήσετε λογισμικό όπως το Fusion 360, το Rhino, το ArtCAM ή το PowerMILL για να δημιουργήσετε διαδρομές εργαλείων για σύνθετη κατεργασία 5 αξόνων.
Στείλτε μας το αίτημά σας για μηχανές CNC και λάβετε μια επίσημη τιμή μέσα σε 10 λεπτά!
